Dados de Monitoramento Através de Chamadas de API

V1.0 – Março 2024

Versão Autor Descrição
V1.0 – 2024-03-08 Diogo Hatz 50037923 Versão Inicial
V1.0 – 2024-03-08 Wisley da Silva 00830850 Revisão do Documento

Introdução

O Cloud Eye (CES) é uma ferramenta gratuita para o monitoramento de recursos da Huawei Cloud. Além do monitoramento de recursos, o Cloud Eye também pode ser utilizado para criar alarmes baseados em eventos ou métricas, identificar o mau funcionamento de recursos e rapidamente reagir à mudança de recursos. Vale ressaltar que, por mais que o Cloud Eye seja um serviço gratuito, as cobranças geradas pelo envio de notificações ao disparar alarmes são cobradas.

Este documento tem como objetivo descrever as principais funcionalidades do serviço Cloud Eye e guiar o leitor a utilizar a API do Cloud Eye para o monitoramento de recursos da nuvem, como VPNs, através de requisições.

API do CloudEye

Para realizar o monitoramento de recursos provisionados na Huawei Cloud através de APIs, é necessário, primeiramente, obter uma lista das métricas de monitoramento do serviço desejado com os seus respectivos parâmetros. Para isso, identifique a namespace do serviço que se deseja realizar o monitoramento através do seguinte hyperlink: https://support.huaweicloud.com/intl/en-us/api-ces/ces_03_0059.html. O namespace de monitoramento do serviço de VPN, por exemplo, se configura como “SYS.VPN”.

API relativa à listagem das métricas de monitoramento

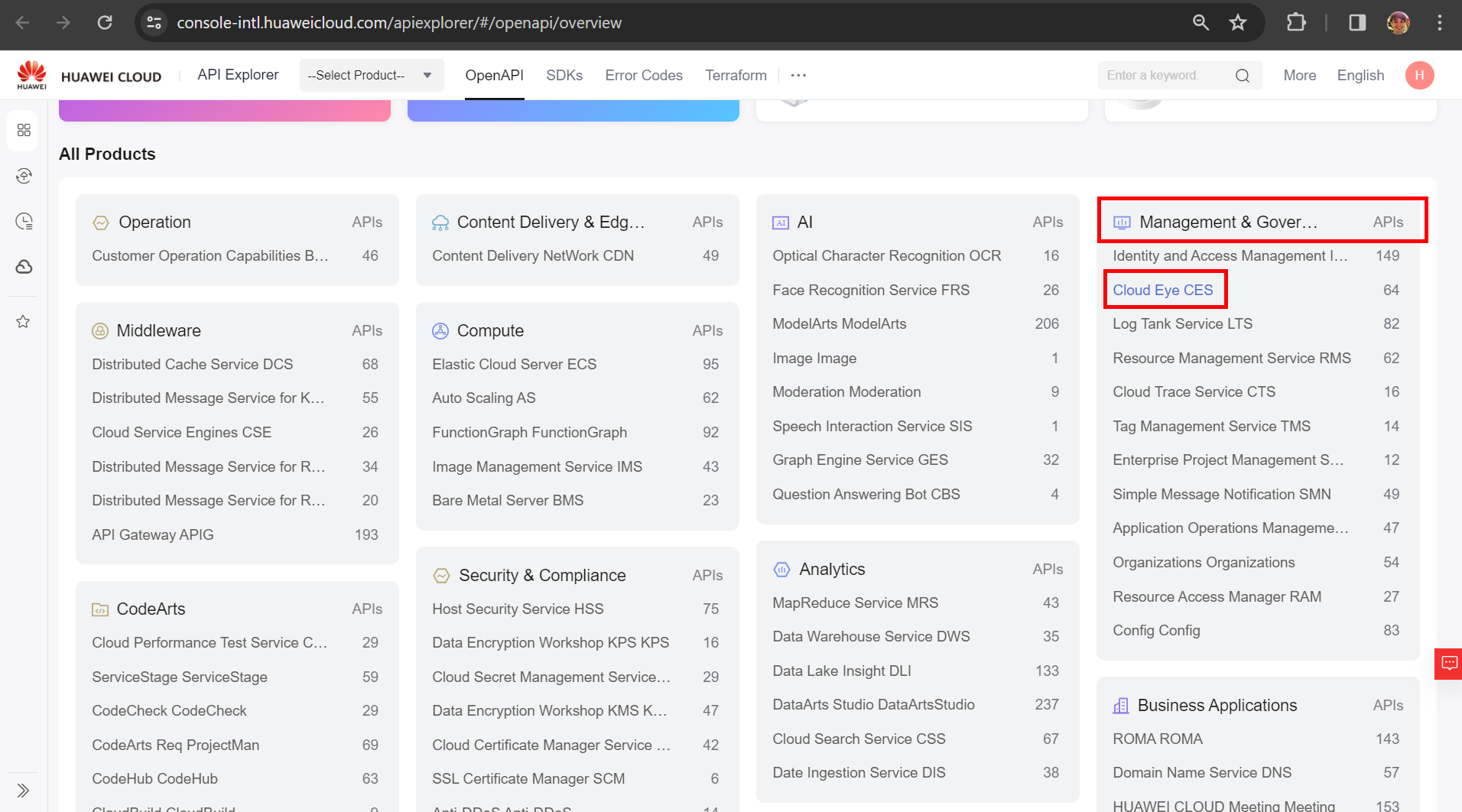

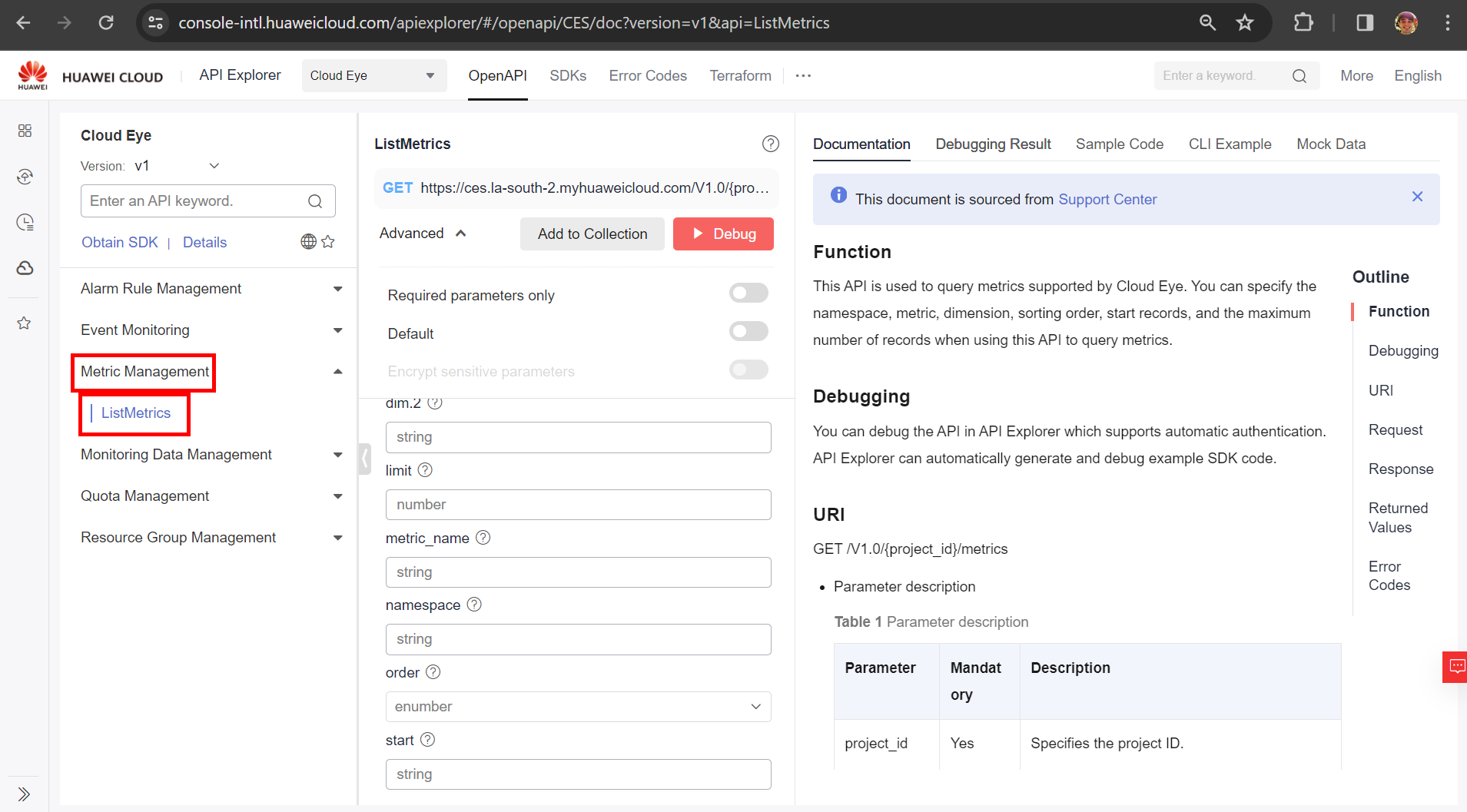

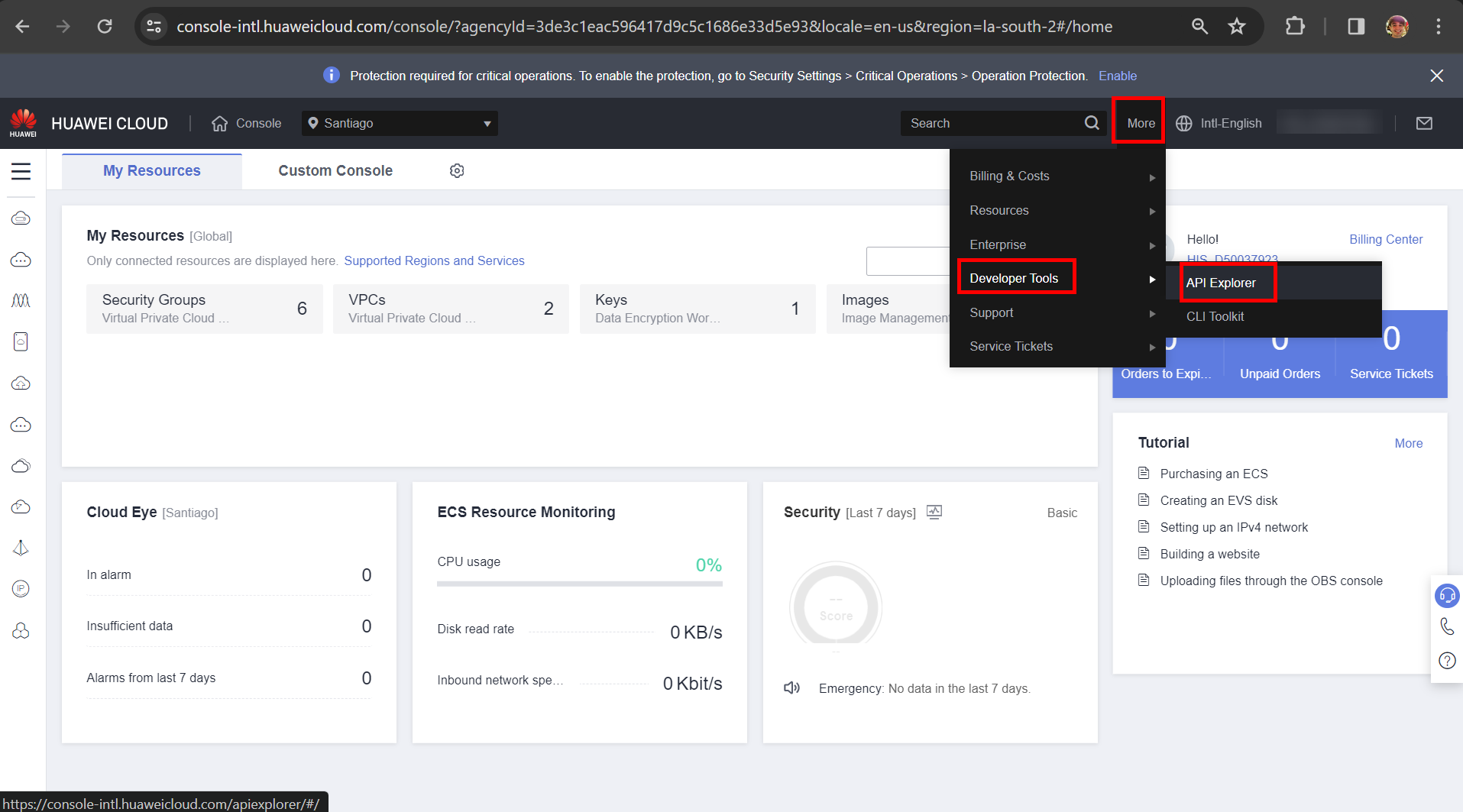

Para realizar a listagem das métricas de monitoramento de determinado serviço, basta utilizar a API “ListMetrics” disponibilizada na HWC. Atenção: Para obter as métricas de monitoramento de determinado serviço, é necessário que pelo menos um recurso ou instância desse serviço esteja provisionado na região em que a API está apontando. Para este guia, será utilizado o serviço API Explorer da Huawei Cloud para facilitar a visualização dos parâmetros da API. O serviço API Explorer pode ser acessado através do seguinte link: https://console-intl.huaweicloud.com/apiexplorer/#/openapi/CES/doc?version=v1&api=ListMetrics, ou então através do passo-a-passo abaixo:

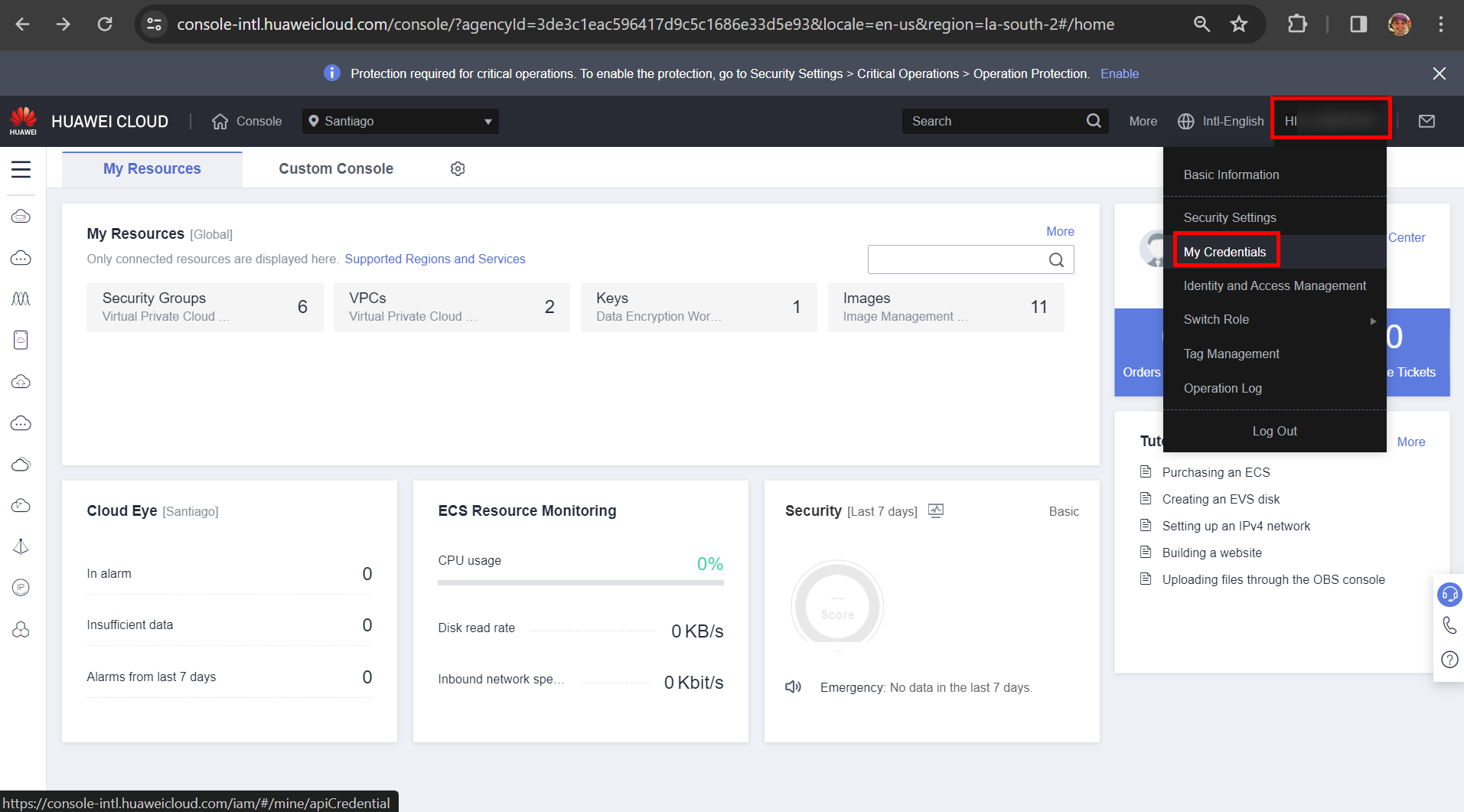

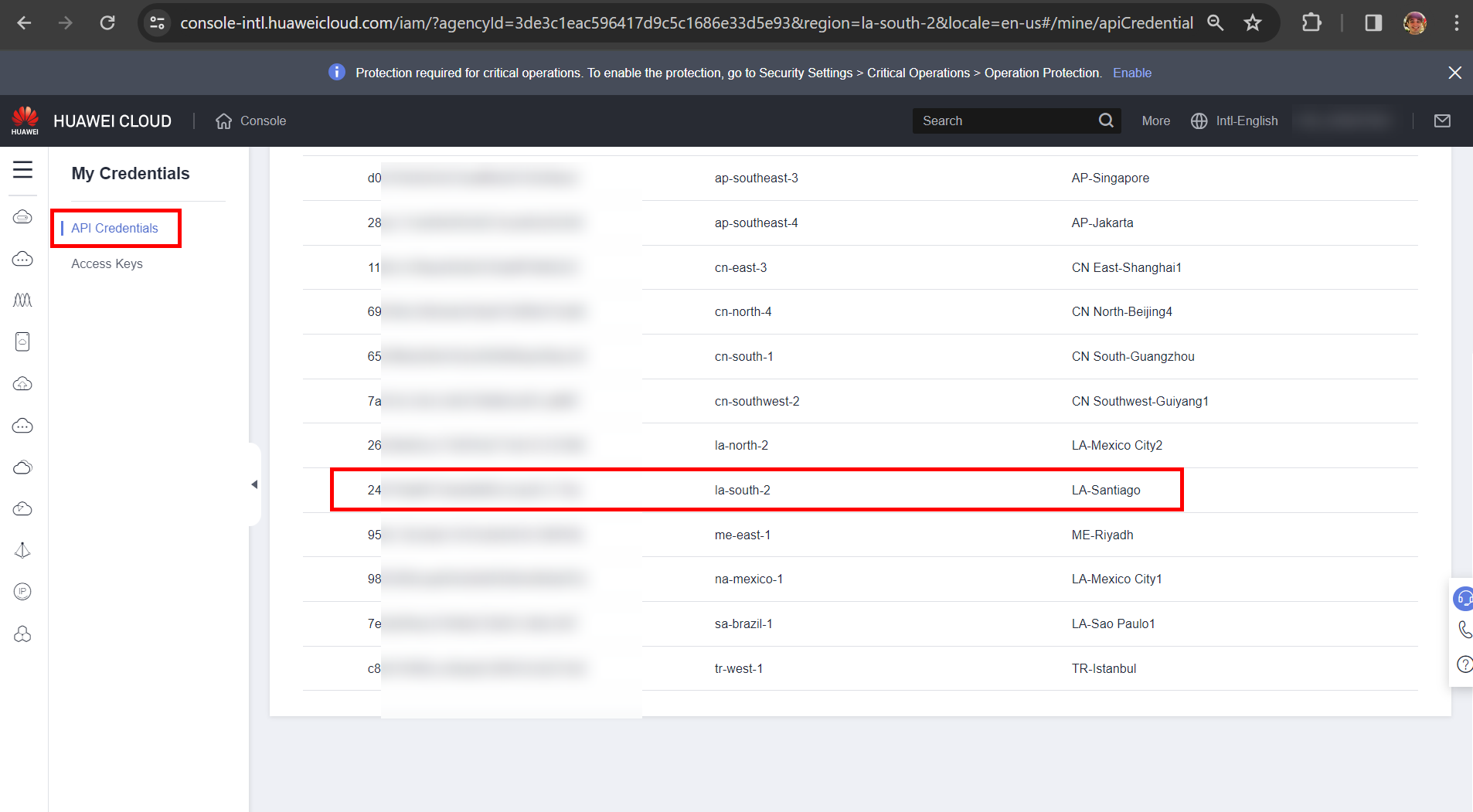

Para esta API, basta preencher os parâmetros relativos à região em que o recurso a ser monitorado está provisionado, ao id do projeto do recurso e o namespace do recurso, que foi obtido no item 3.0 deste guia. Para obter o id do projeto do recurso, basta navegar até a seguinte página do console:

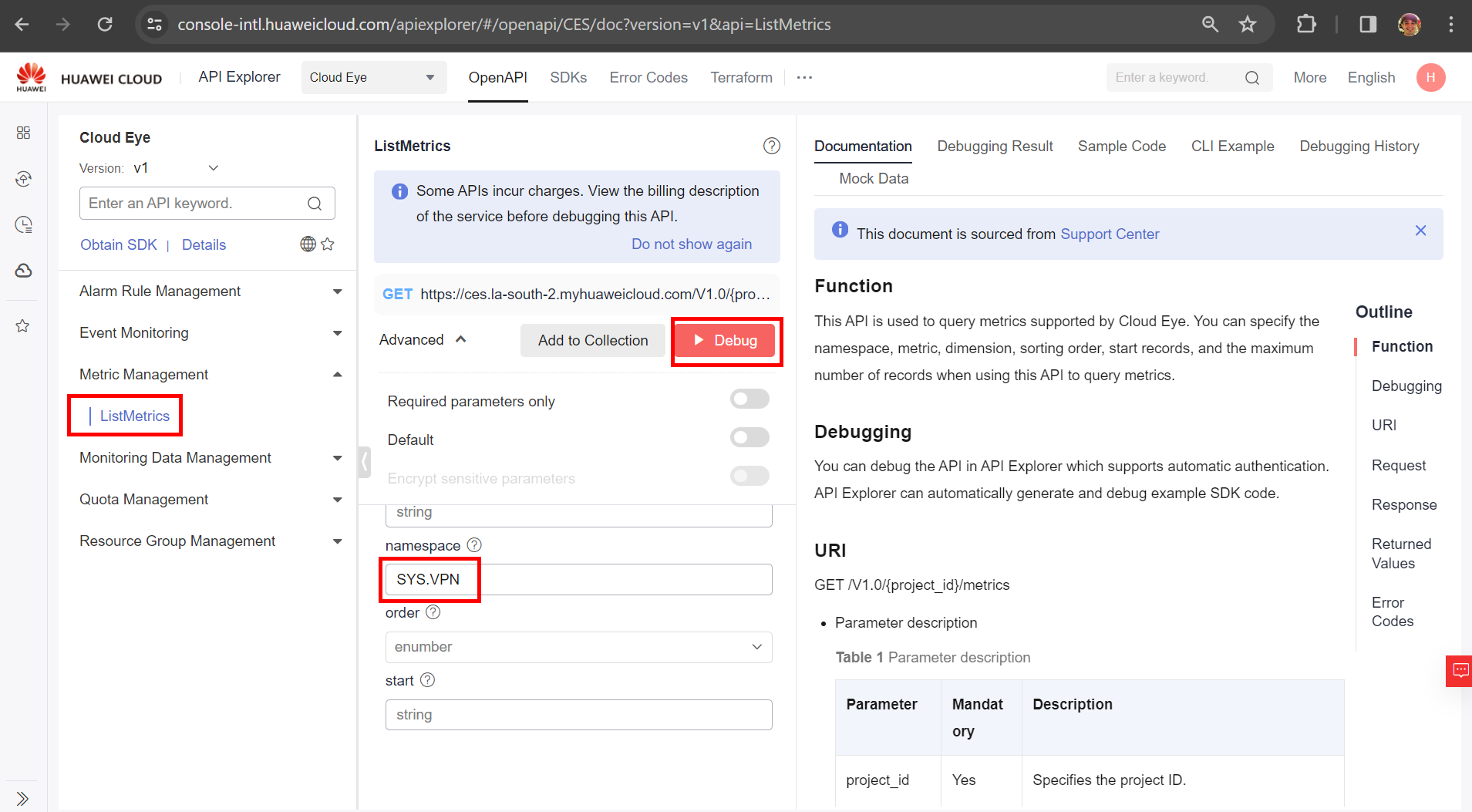

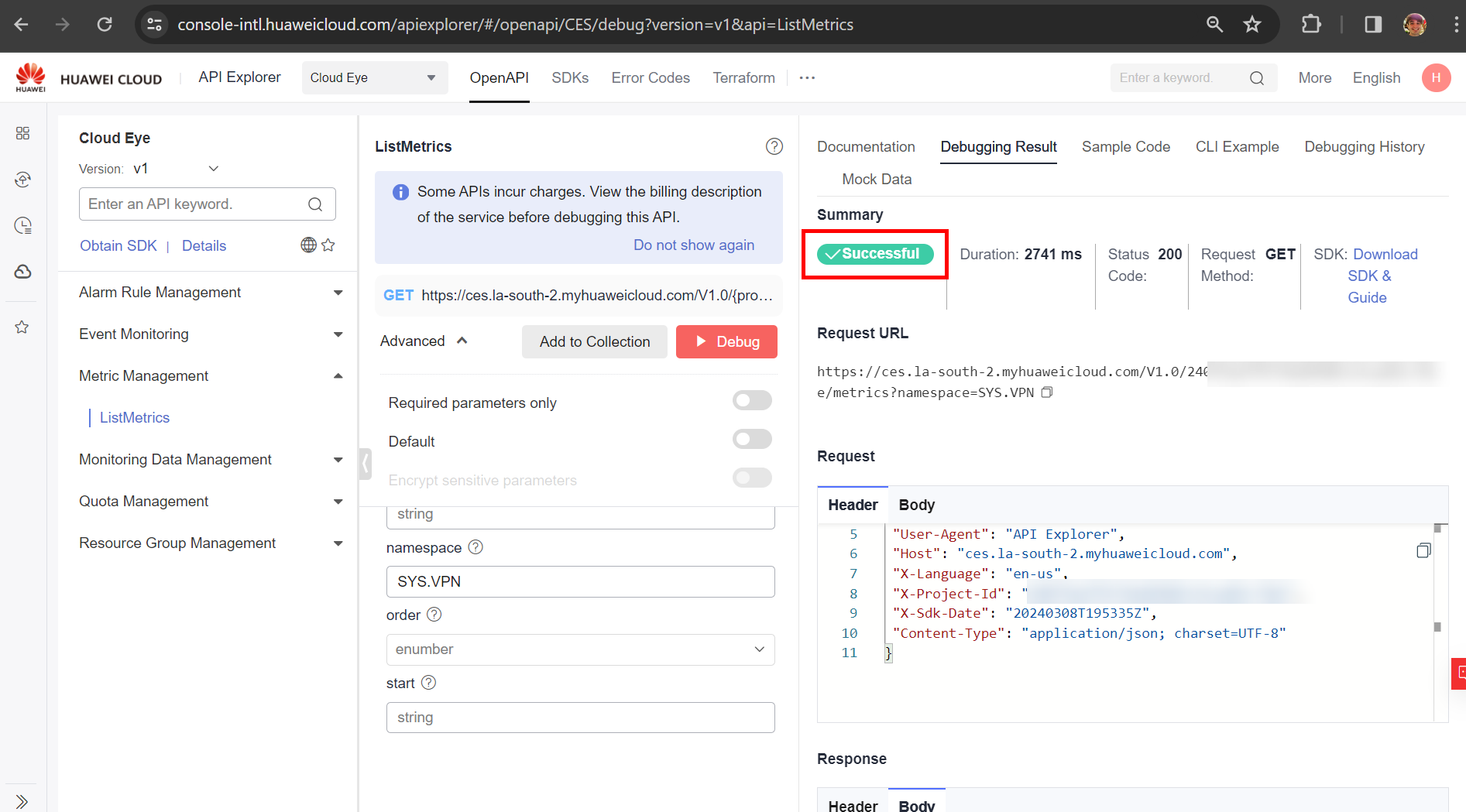

Após preencher os parâmetros necessários, clique em “Debug” para obter o json relativo às métricas de monitoramento existentes para a namespace do recurso desejado.

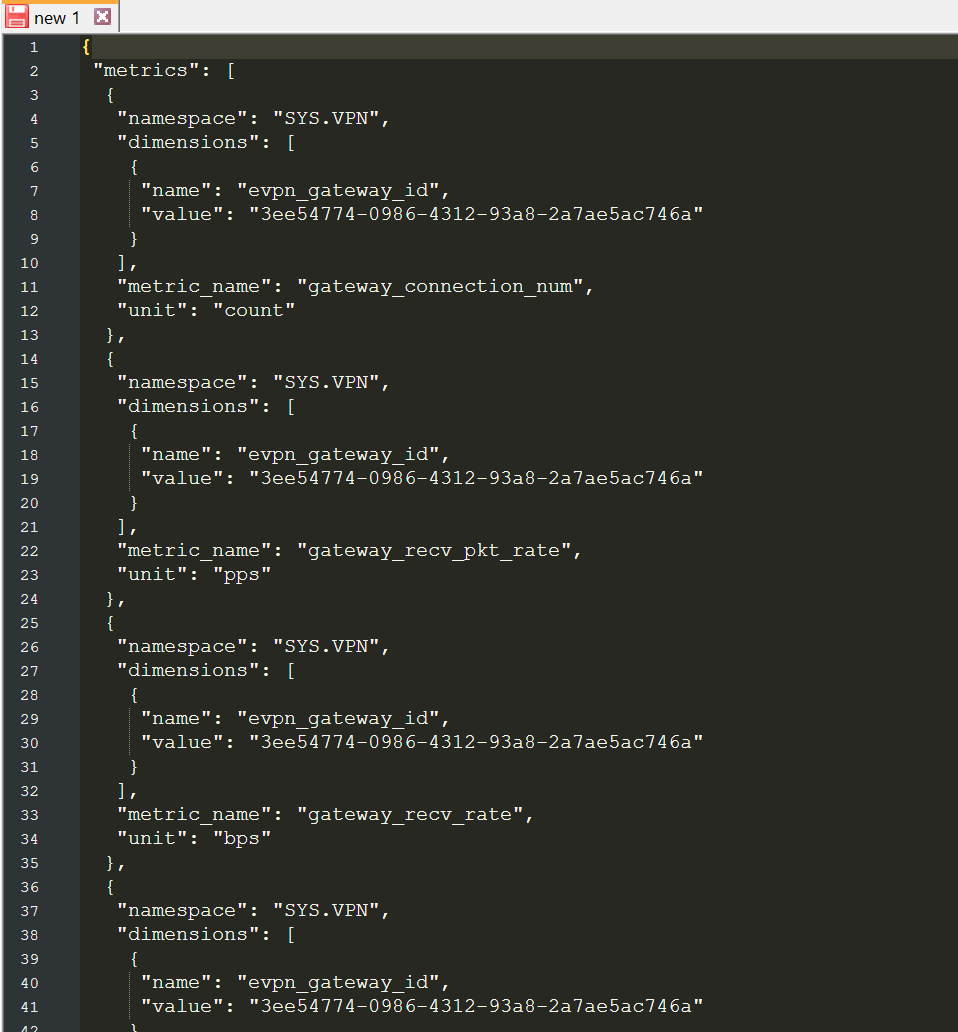

A resposta da requisição será a listagem das métricas de monitoramento para o recurso desejado, como é possível ser observado na figura abaixo:

A documentação desta API pode ser visualizada no seguinte link, para maior detalhamento das configurações da API: https://support.huaweicloud.com/intl/en-us/api-ces/ces_03_0023.html .

API relativa à consulta dos dados de monitoramento

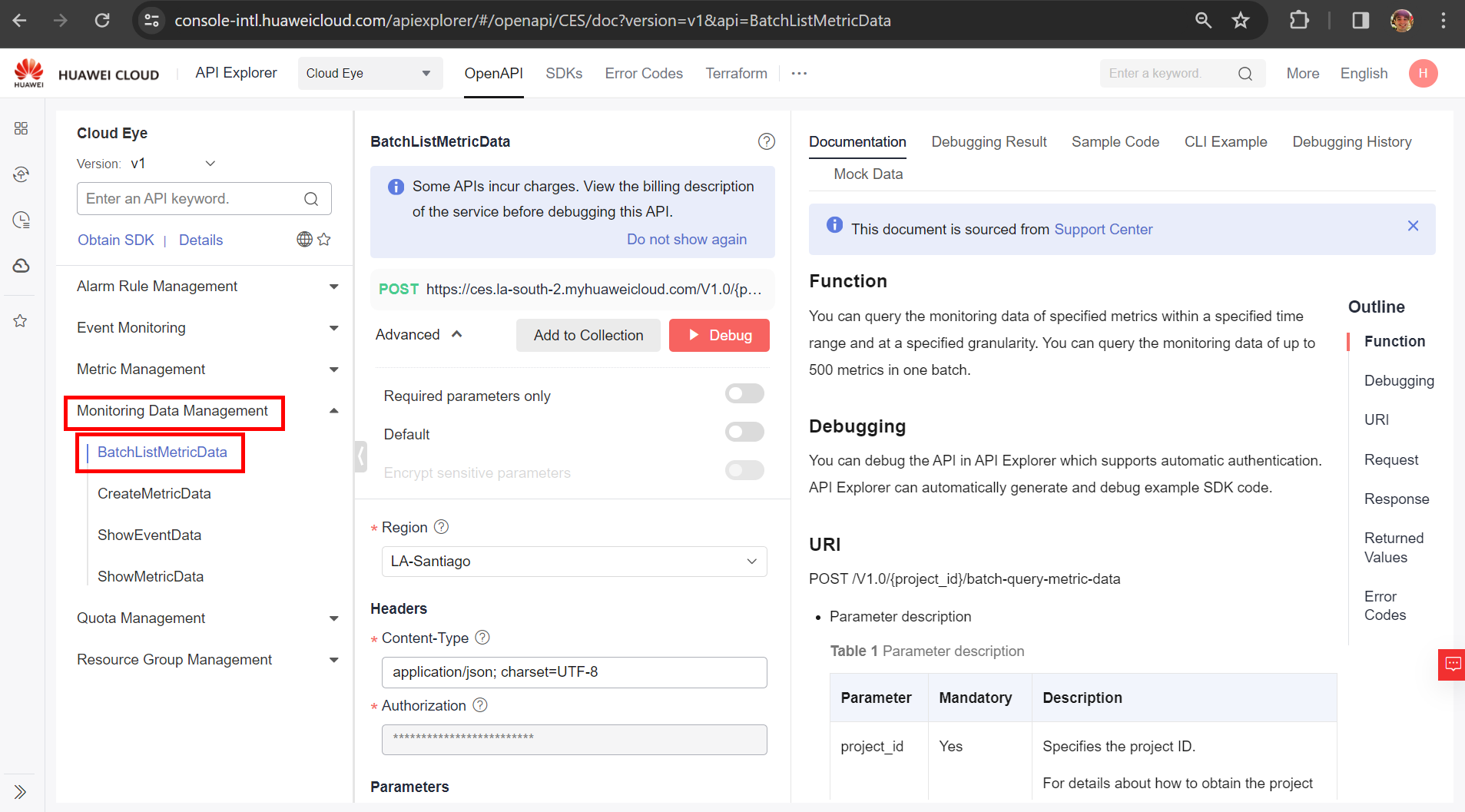

A API que realizará a query para os dados do monitoramento de determinado serviço é a API “BatchListMetricData”, que pode ser acessada através do seguinte link: https://console-intl.huaweicloud.com/apiexplorer/#/openapi/CES/debug?version=v1&api=BatchListMetricData ; ou então através do seguinte passo-a-passo:

Para esta API, preencha todos os parâmetros disponíveis na API. Os parâmetros metric_name, name e value foram retornados pela API relativo ao item 3.1 deste guia, ao passo em que o parâmetro namespace foi obtido no item 3.0 deste documento. Para as demais configurações, é possível ver quais parâmetros colocar nos campos abaixo:

  • period: Possíveis valores: 1, 300, 1200, 3600, 14400 ou 86400:

    • 1: Não é feita agregação, os dados são mostrados em formato bruto;

    • 300: A agregação dos dados é feita a cada 5 minutos;

    • 1200: A agregação dos dados é feita a cada 20 minutos;

    • 3600: A agregação dos dados é feita a cada 60 minutos;

    • 14400: A agregação dos dados é feita a cada 4 horas;

    • 86400: A agregação dos dados é feita a cada 24 horas.

  • filter: Possíveis valores: max, min, average, sum ou variance.

    • Max: Retorna os valores máximos dos dados;

    • Min: Retorna os valores mínimos dos dados;

    • Average: Retorna uma média dos dados;

    • Variance: Retorna a variância dos dados.

  • from: O período de início da busca. Este parâmetro de tempo adota a unidade UNIX de tempo em milissegundos. Um conversor de tempo padrão para UNIX pode ser acessado na seguinte página: https://www.unixtimestamp.com/. Após realizar a conversão, adicione três zeros (0) ao número, para esse ser representado em milissegundos.

  • to: O período de fim da busca. Este parâmetro de tempo adota a unidade UNIX de tempo em milissegundos. Um conversor de tempo padrão para UNIX pode ser acessado na seguinte página: https://www.unixtimestamp.com/. Após realizar a conversão, adicione três zeros (0) ao número, para esse ser representado em milissegundos.

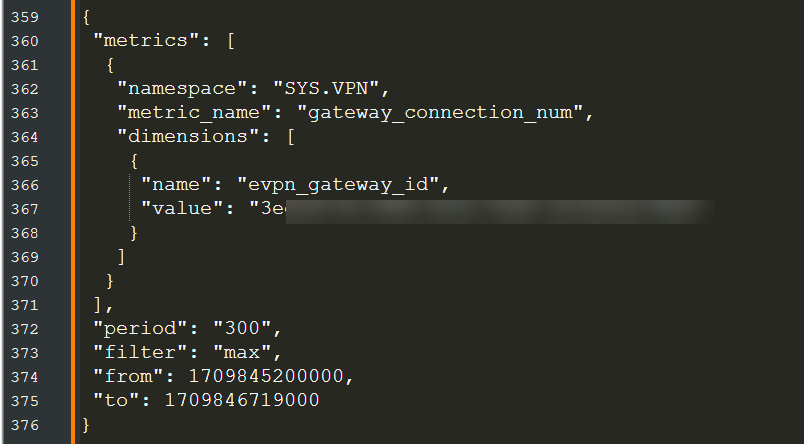

Exemplo de requisição:

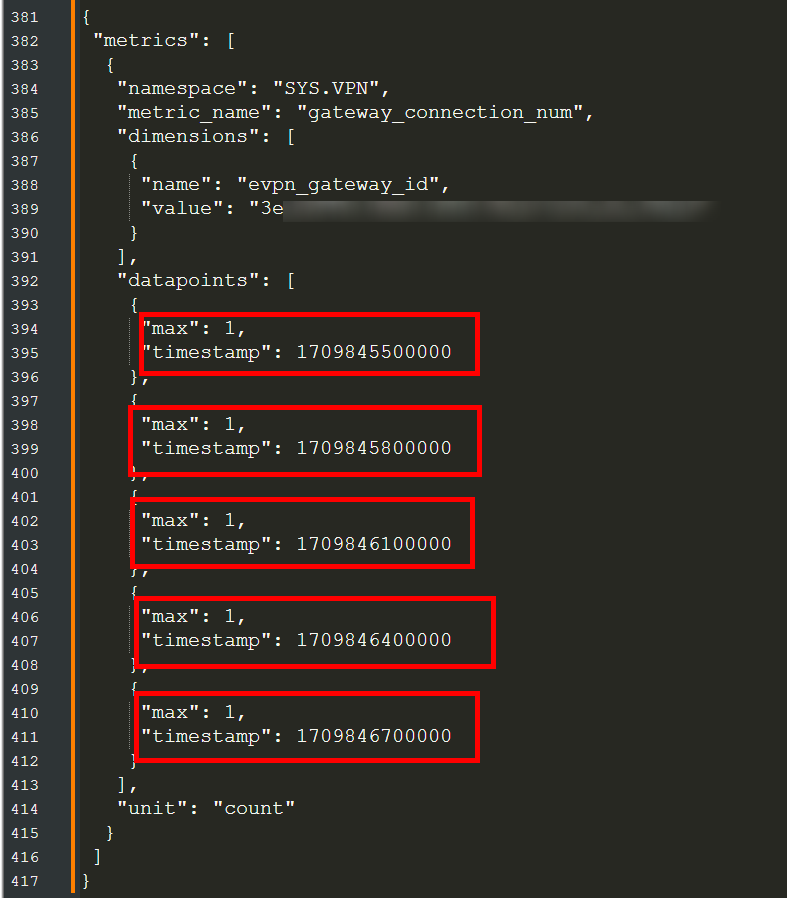

Após o preenchimento de todos os parâmetros, selecione o botão de “Debug” para obter a resposta da requisição da API:

A métrica utilizada como exemplo é relativa à quantidade de conexões presentes no gateway de determinada VPN. A documentação desta API pode ser visualizada no seguinte link, para maior detalhamento: https://support.huaweicloud.com/intl/en-us/api-ces/ces_03_0034.html .

Demais configurações das requisições

Para obter um template do header e body da requisição da API, utilize o serviço API Explorer listado acima da Huawei Cloud ou refira à documentação através do seguinte link: https://support.huaweicloud.com/intl/en-us/api-ces/ces_03_0002.html . Seguindo o passo-a-passo da documentação é possível visualizar como estruturar a requisição, o endpoint do request, a autenticação, etc.

Anexos

Métricas de monitoramento de VPN Gateway

Métricas Suportado
Taxa de pacotes de entrada Sim
Taxa de pacotes de saída Sim
Largura de banda de entrada Sim
Largura de banda de saída Sim
Uso de largura de banda de entrada Sim
Número de conexões Sim
Uso de largura de banda de saída Sim

Métricas de monitoramento da conexão VPN

Métricas Suportado
Média de RTT do túnel Sim
Máximo de RTT do túnel Sim
Taxa de perda de pacotes do túnel Sim
Média de link RTT Sim
Máximo de link RTT Sim
Taxa de perda de pacotes do link Sim
Status da conexão VPN Sim
Taxa de recebimento de pacotes Sim
Taxa de envio de pacotes Sim
Taxa de recebimento de tráfego Sim
Taxa de envio de tráfego Sim
Taxa de envio de pacote SA Sim
Taxa de recebimento de pacote SA Sim
Taxa de envio de tráfego SA Sim
Taxa de recebimento de tráfego SA Sim
