Migrando Múltiplos Discos

V2.0 – Maio 2024

Versão Autor Descrição
V1.0 – 2024-05-08 Diogo Hatz 50037923 Versão Inicial
V1.0 – 2024-05-08 Wisley da Silva 00830850 Revisão do Documento
V2.0 – 2024-05-16 Diogo Hatz 50037923 Atualização do Documento

Introdução

O IMS é um serviço de gerenciamento de imagens disponível na Huawei Cloud. Além de disponibilizar uma gama de imagens públicas para livre utilização, através do IMS também é possível criar imagens privadas a partir de inúmeros formatos ou utilizar imagens disponíveis no marketplace.

Este documento tem como objetivo descrever a metodologia que circunda a criação de imagens privadas a partir de discos de sistema e discos de dados.

qemu-img

Para realizar a migração de VMs utilizando o IMS, faz-se necessário a instalação da ferramenta qemu-img para realizar a geração das imagens de sistema e disco. Instale a ferramenta através do seguinte comando: “yum install qemu-img -y”.

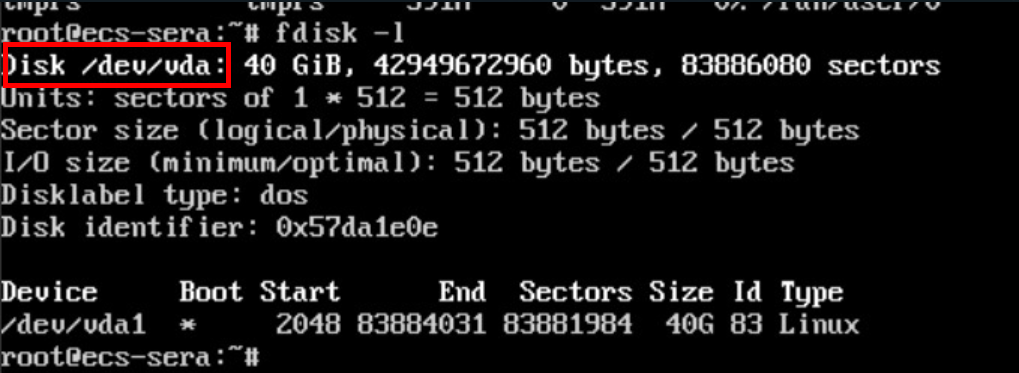

Para verificar os paths dos discos a serem migrados, digite o comando “fdisk -l” para listar os discos presentes na VM. Importante: Tome nota do path do disco como um todo (vda), e não de somente uma partição do disco (vda1).

Para exportar os discos para imagens, digite o seguinte comando “sudo qemu-img convert -f raw -O qcow2 /dev/vda /mnt/vdb/test.qcow2”, em que o parâmetro ”-O” corresponde ao formato em que a imagem será exportada (possíveis formatos: qcow2, vhd, vmdk, raw, etc), “/dev/vda” corresponde ao disco que será exportado e “/mnt/vdb/test.qcow2” corresponde à imagem que será gerada pela ferramenta.

Exemplo:

sudo qemu-img convert -f raw -O qcow2 /dev/vda /mnt/vdb/test.qcow2

Após a geração da imagem, será necessário exportar essa imagem para um bucket no OBS, o serviço de object storage da HWC. Para isso, uma das opções é a utilização da ferramenta obsutil, que permite o upload de arquivos de uma máquina Linux diretamente para um bucket do OBS através da CLI. Documentação do obsutil: https://support.huaweicloud.com/intl/en-us/utiltg-obs/obs_11_0003.html.

IMS

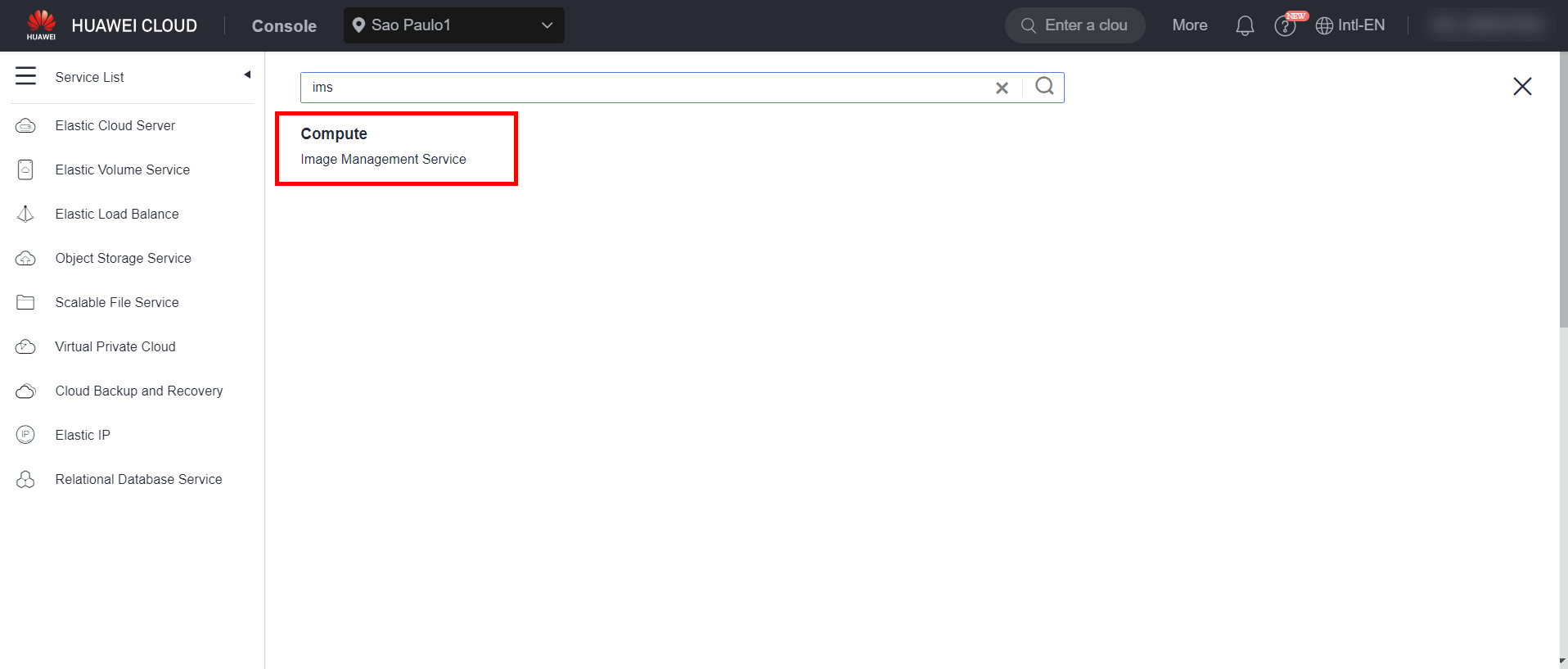

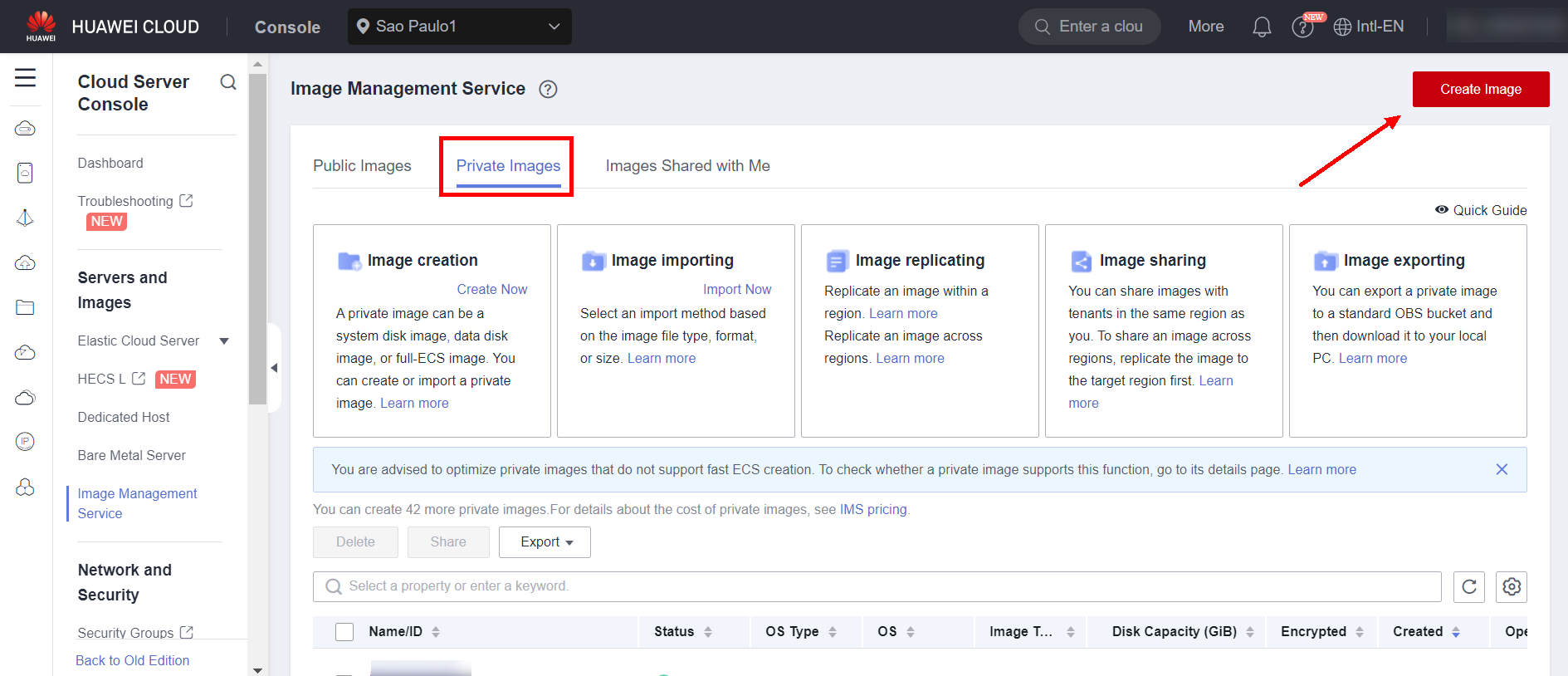

A fim de realizar a importação de imagens para o IMS, faz-se necessário que essas imagens estejam disponíveis em um bucket no serviço de Object Storage OBS da Huawei Cloud. Após realizar o upload dessas imagens para o bucket, navegue até a seção do serviço IMS no console da Huawei Cloud e selecione “Create Image”, na seção “Private Images”.

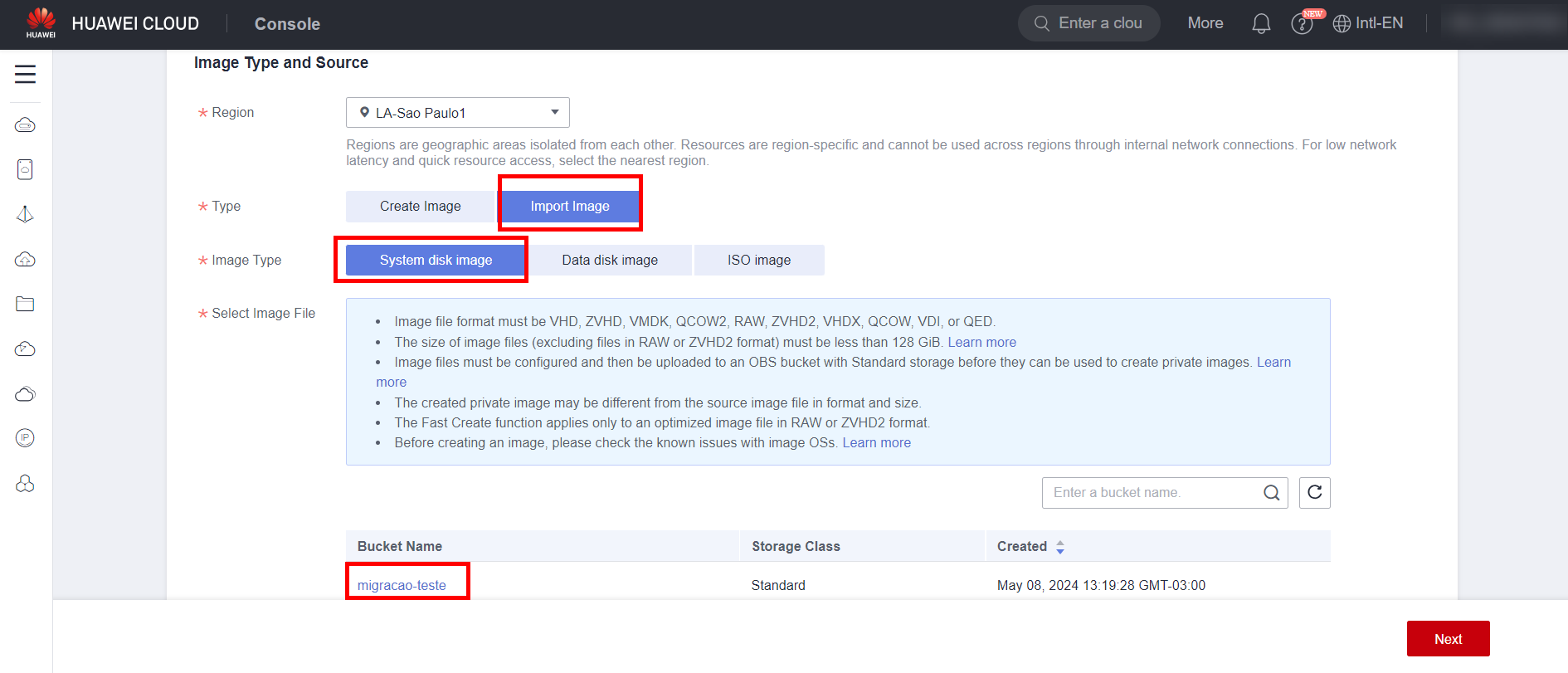

Selecione a opção “Import Image”. Para discos de sistema, selecione, em seguida, a opção “System disk image” e clique no bucket em que a imagem está contida.

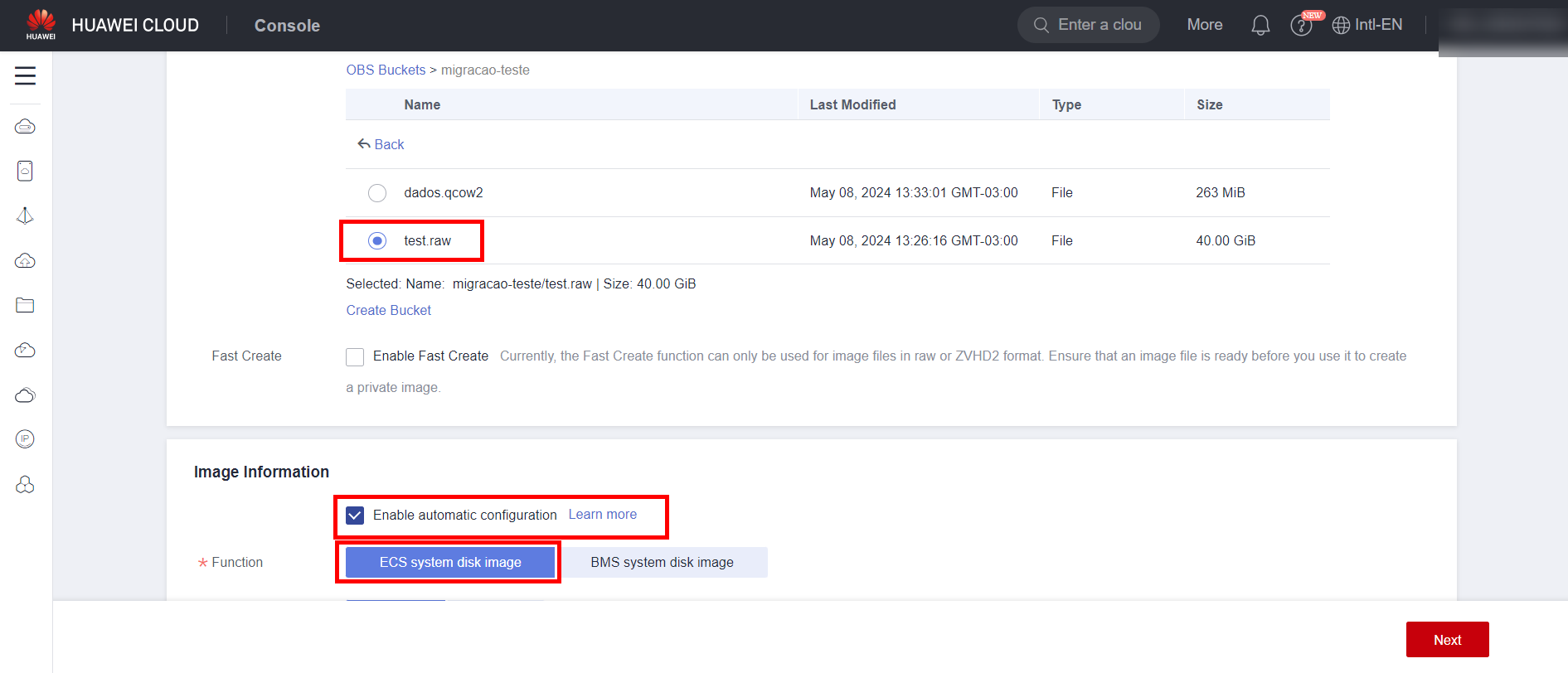

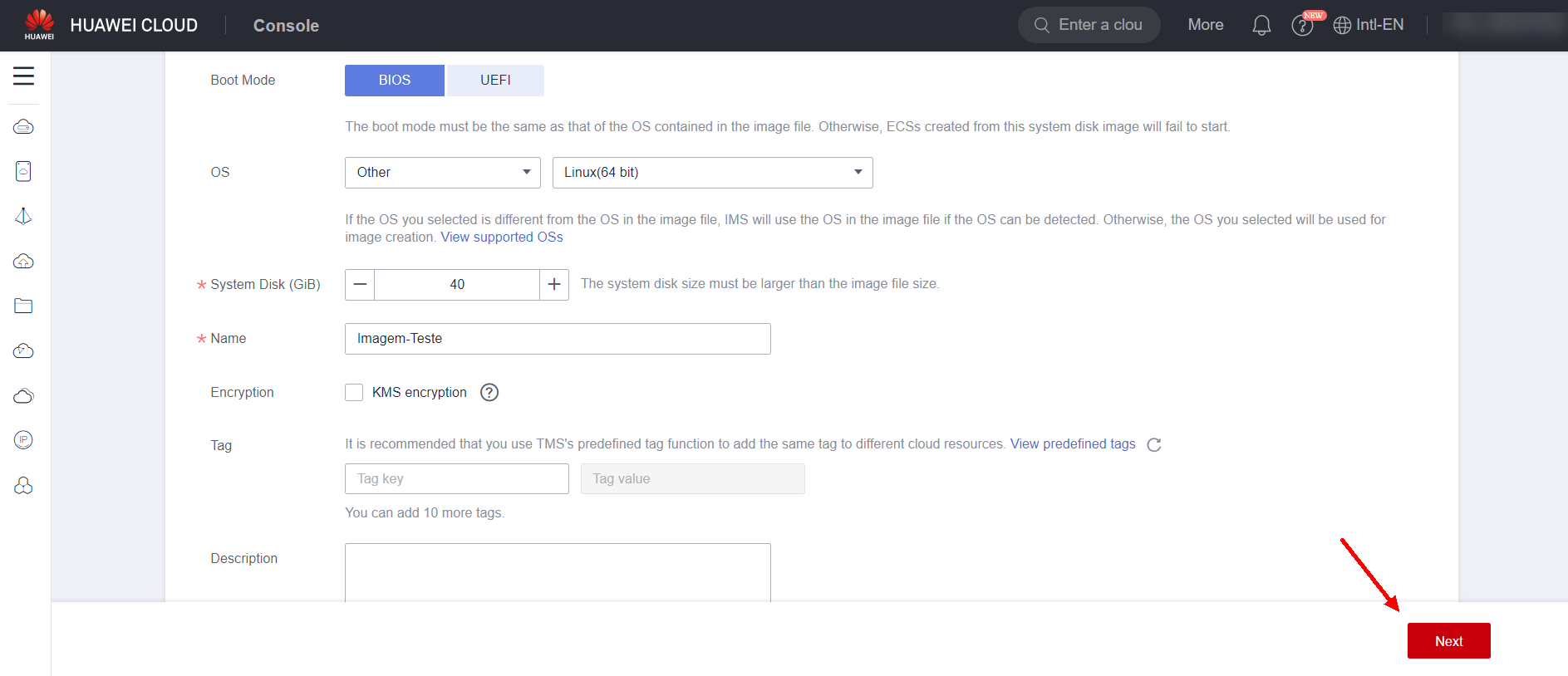

Selecione a imagem do disco de sistema dentre os objetos contidos no bucket e selecione a opção “Enable automatic configuration”. Preencha, também, os campos relativos ao modo de Boot da máquina de origem, BIOS ou UEFI, o sistema operacional da máquina, o tamanho do disco de sistema e o nome da imagem a ser criada. Clique em “Next” para avançar e confirme a criação da imagem.

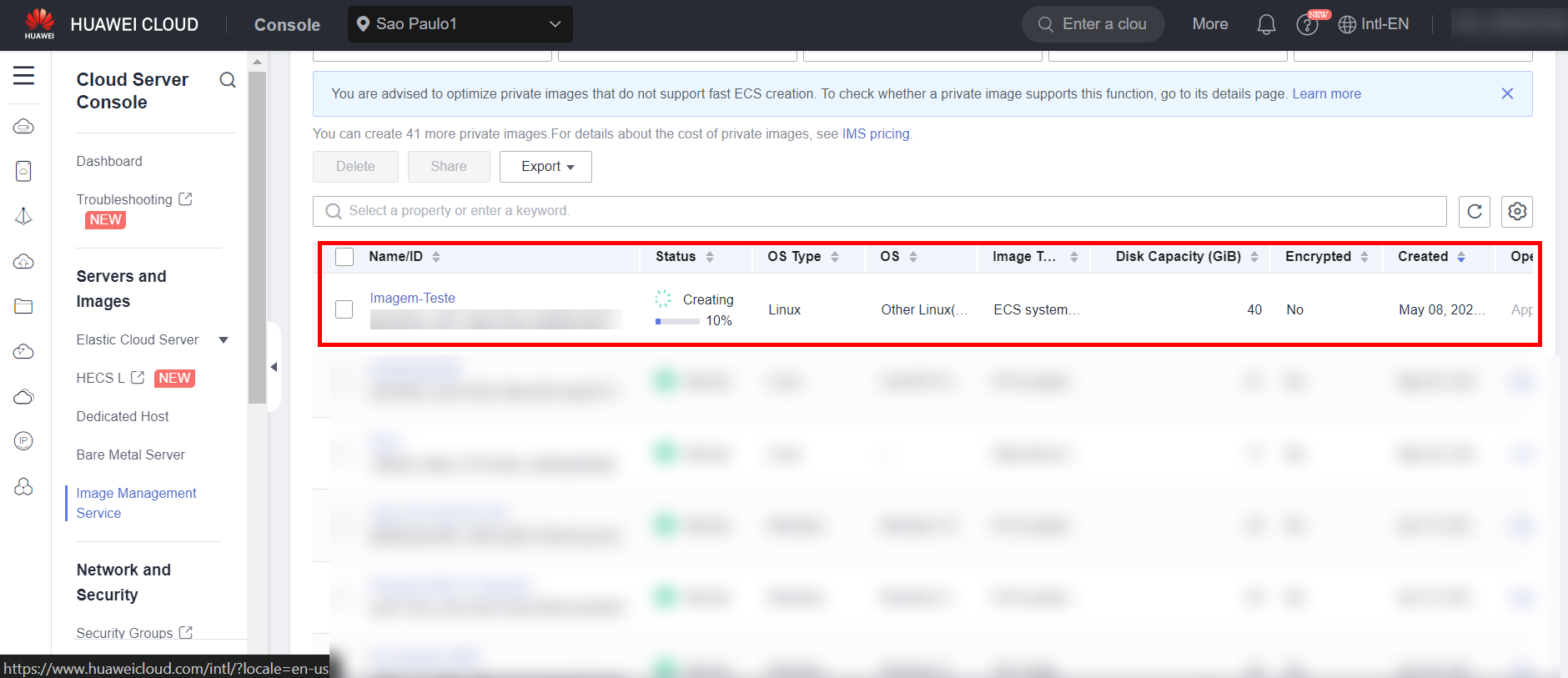

Aguarde até que a imagem termine de ser criada.

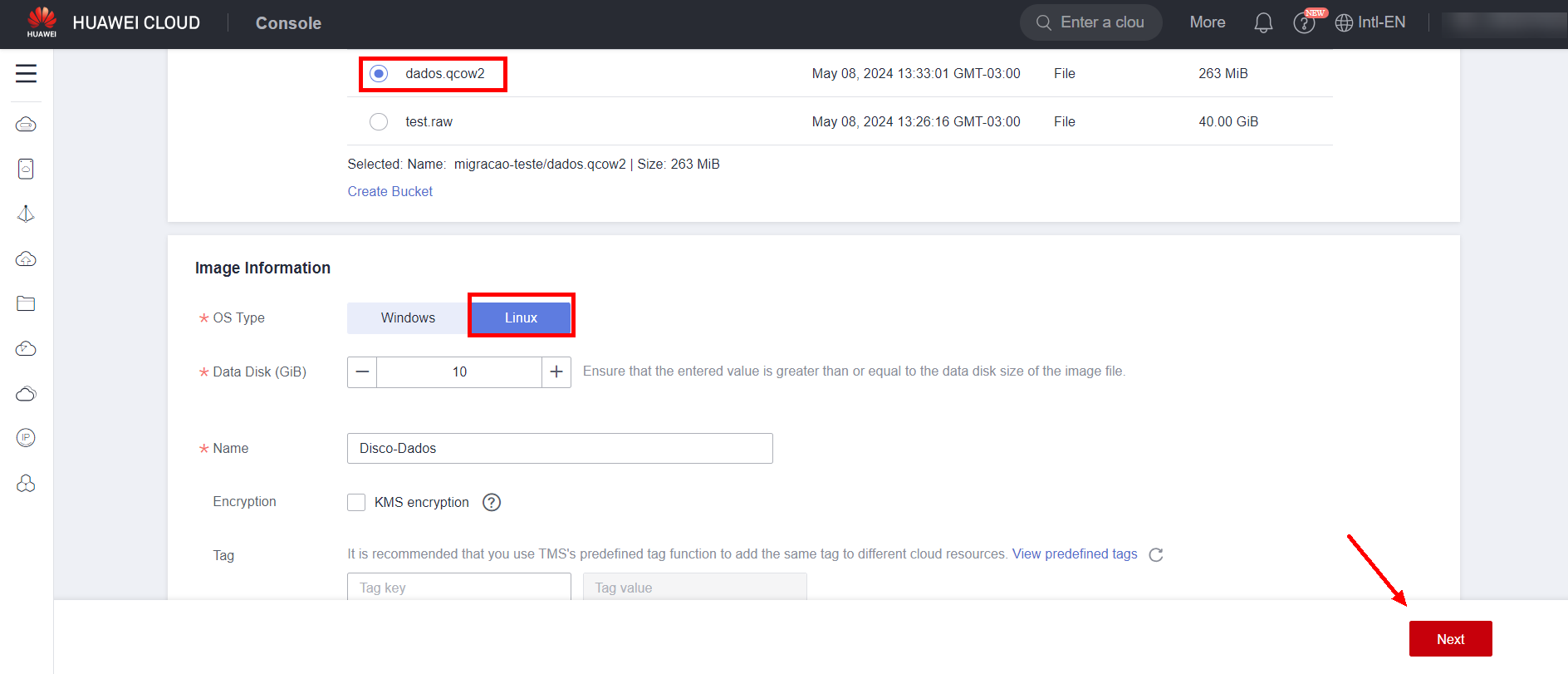

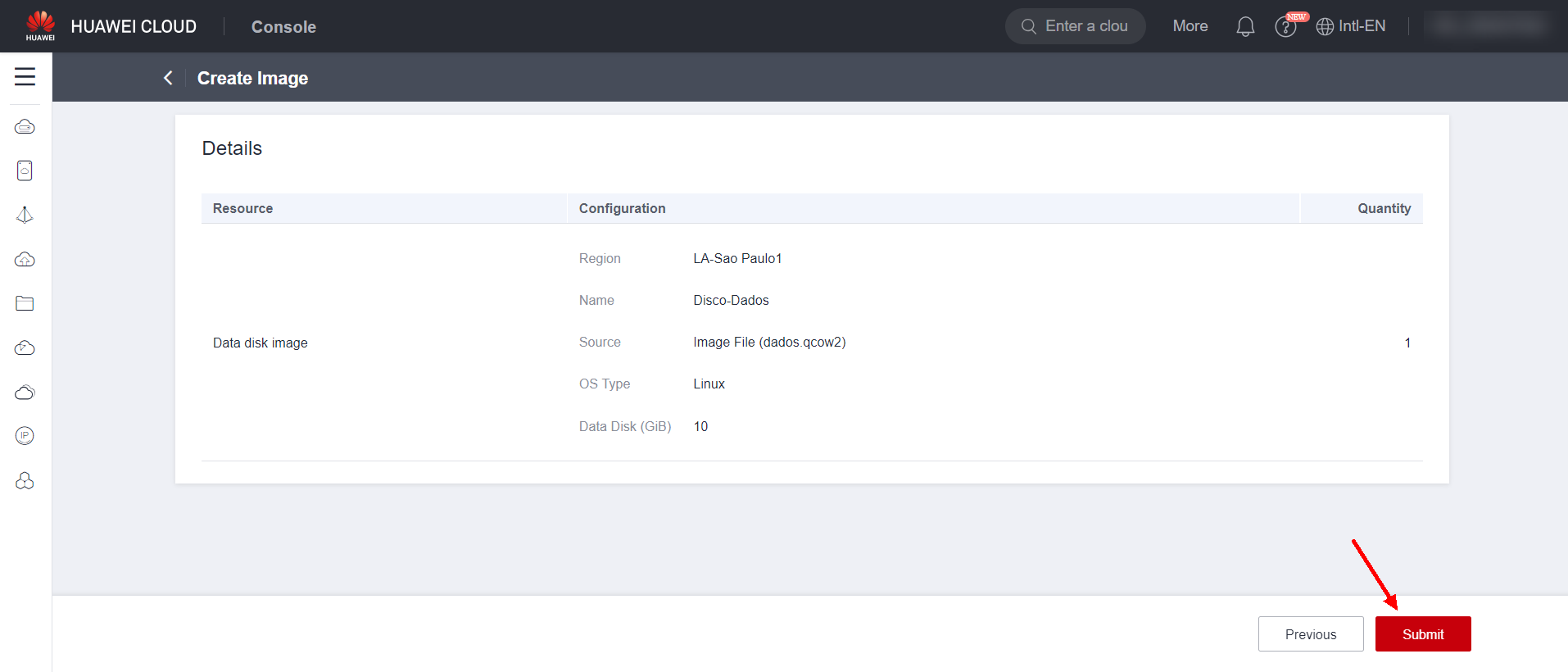

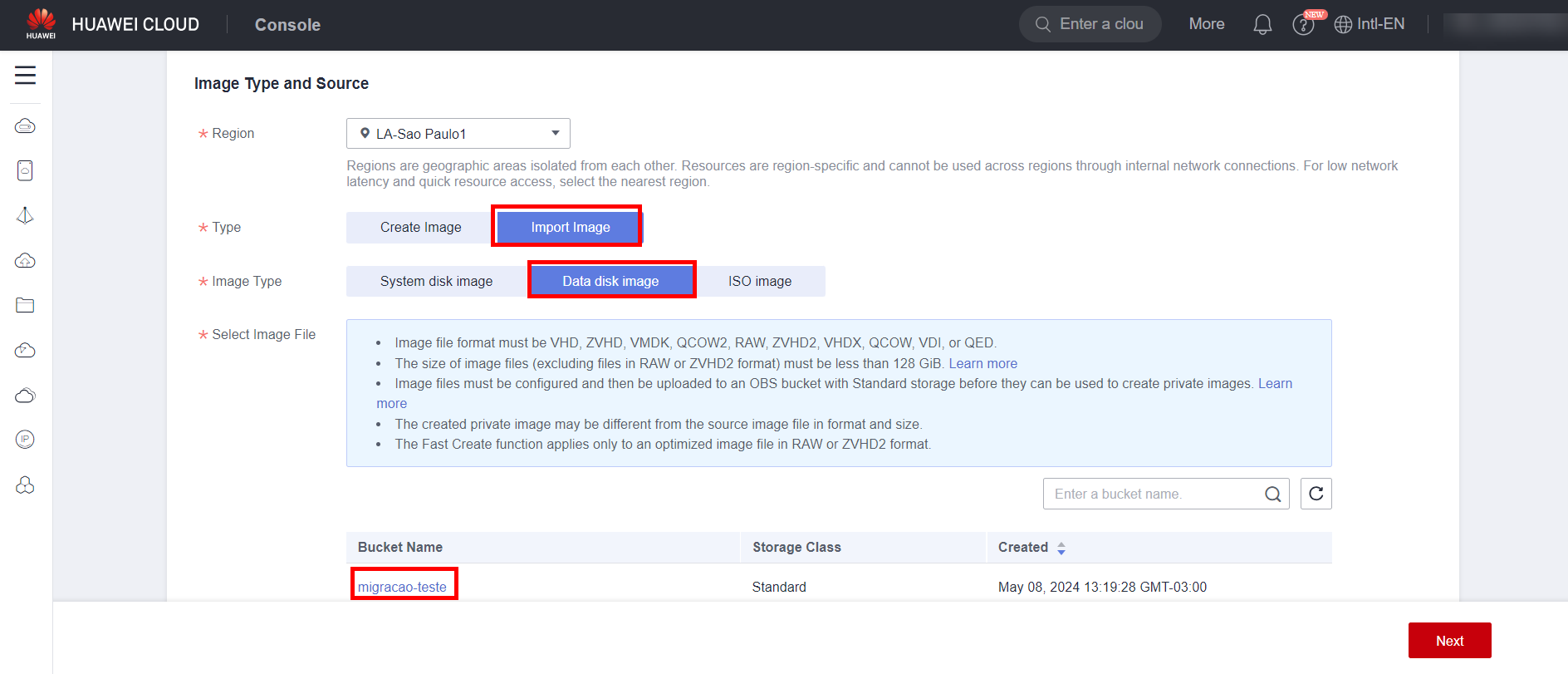

Para realizar a criação dos discos de dados, repita o mesmo processo acima, selecionando a opção “Data disk image” em “Image Type” ao invés de “System disk image”.

Criação da ECS

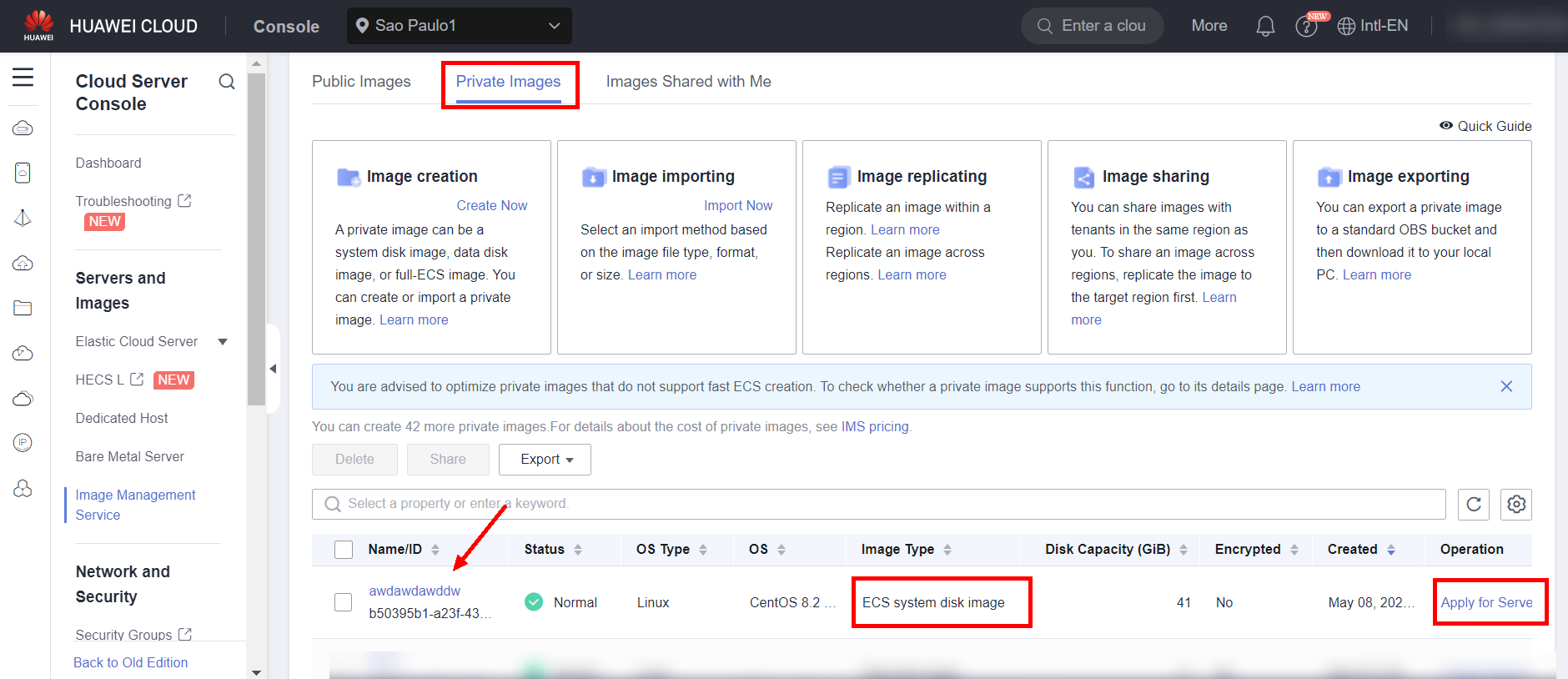

Após o término da criação das imagens, navegue até a imagem do disco de sistema criada e selecione “Apply for Server” para criar um servidor a partir da imagem gerada.

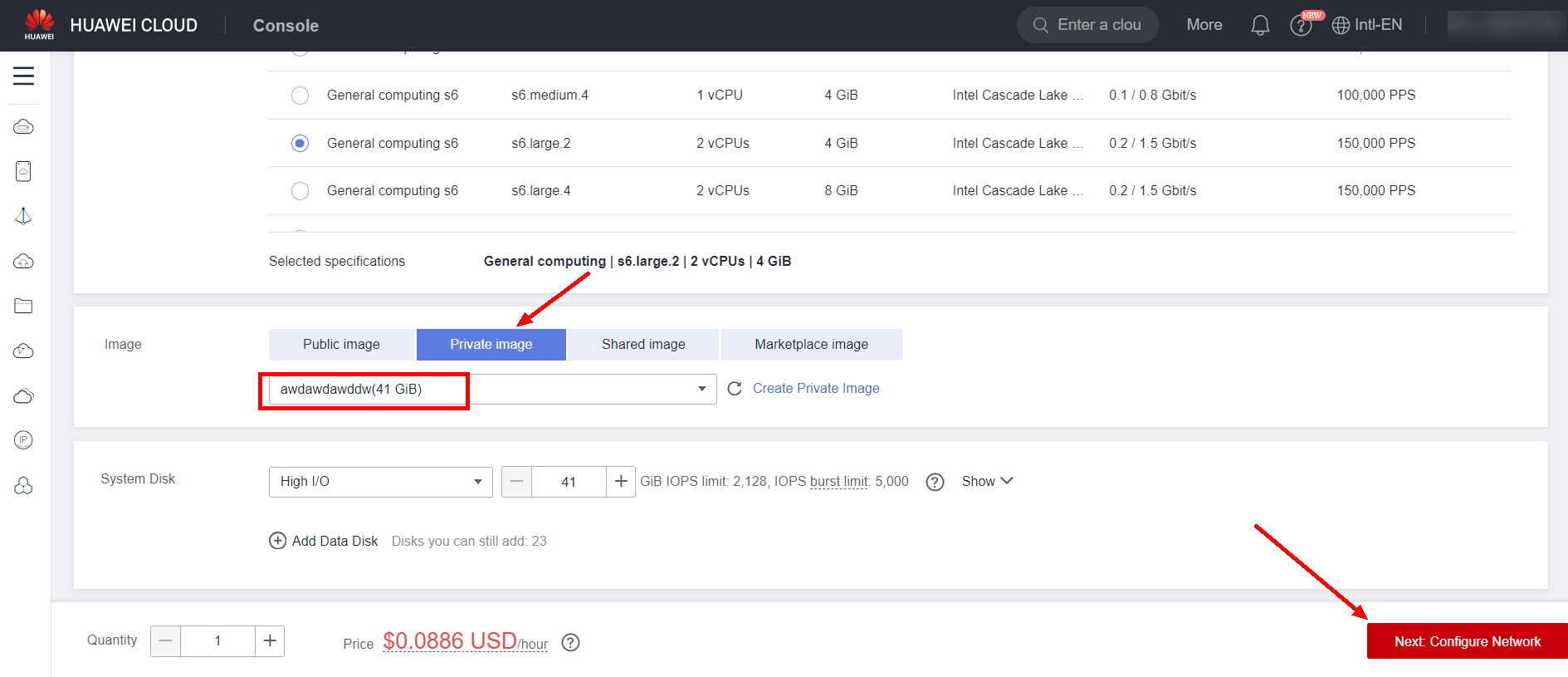

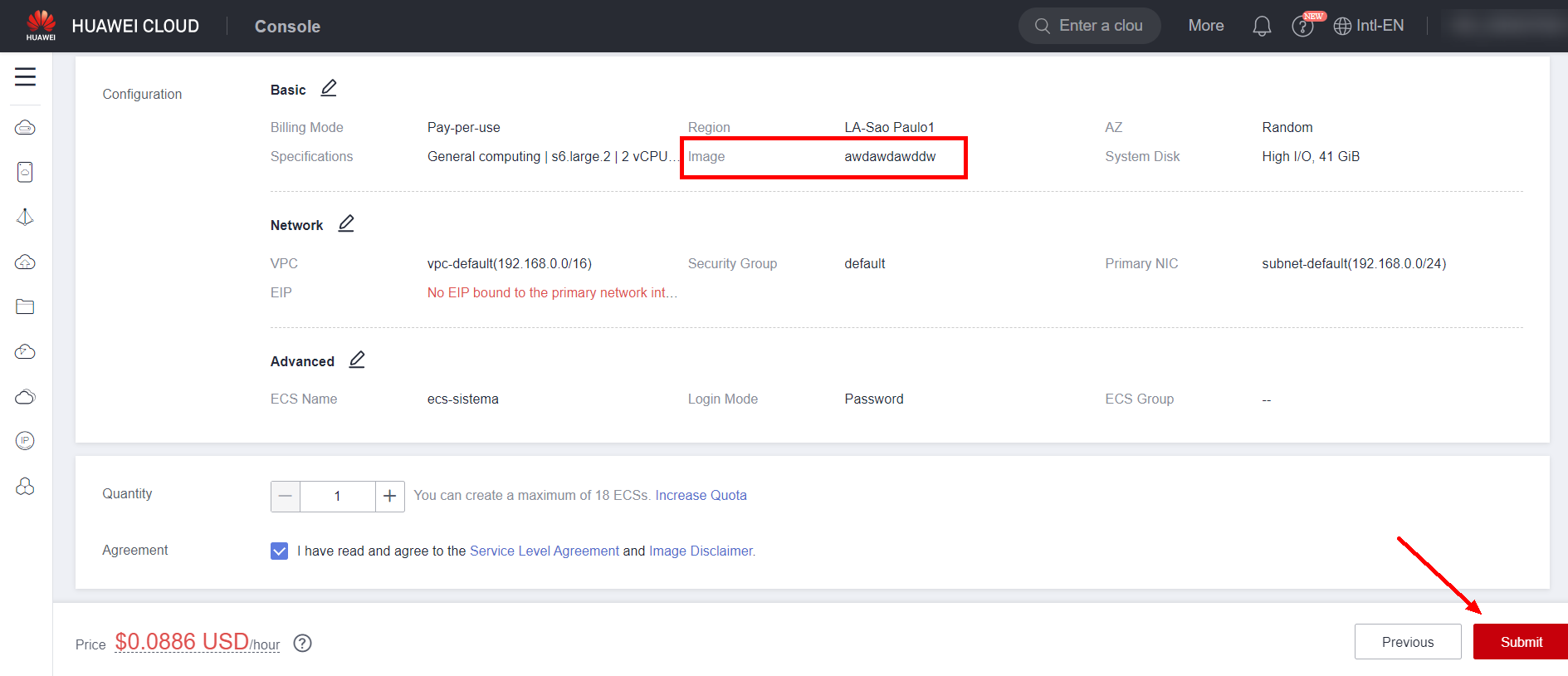

Selecione a imagem do disco de sistema criada e preencha as demais configurações de criação da ECS.

Criação da EVS

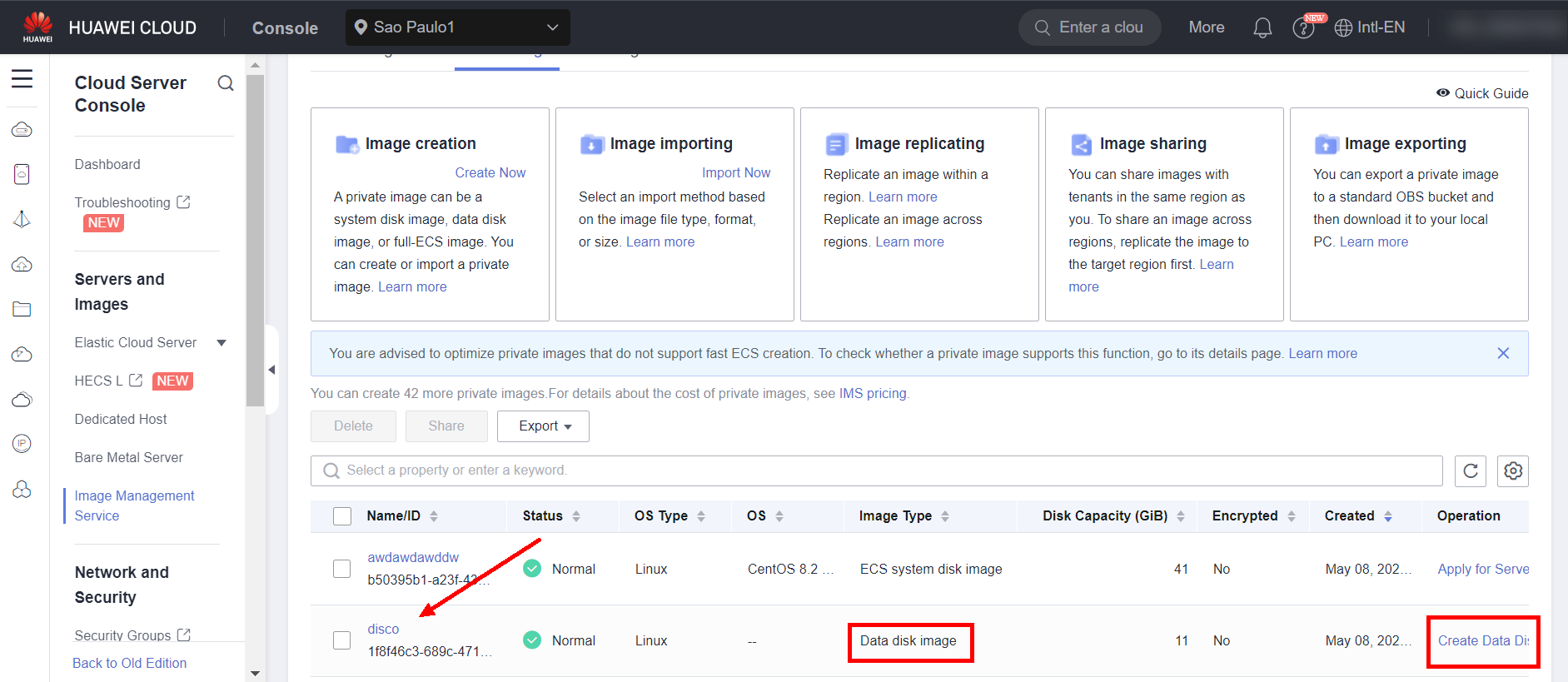

Após a criação do servidor a partir de seu disco de sistema, navegue até a imagem do disco de dados criada e selecione “Create Data Disk” para criar um disco de dados a partir da imagem gerada.

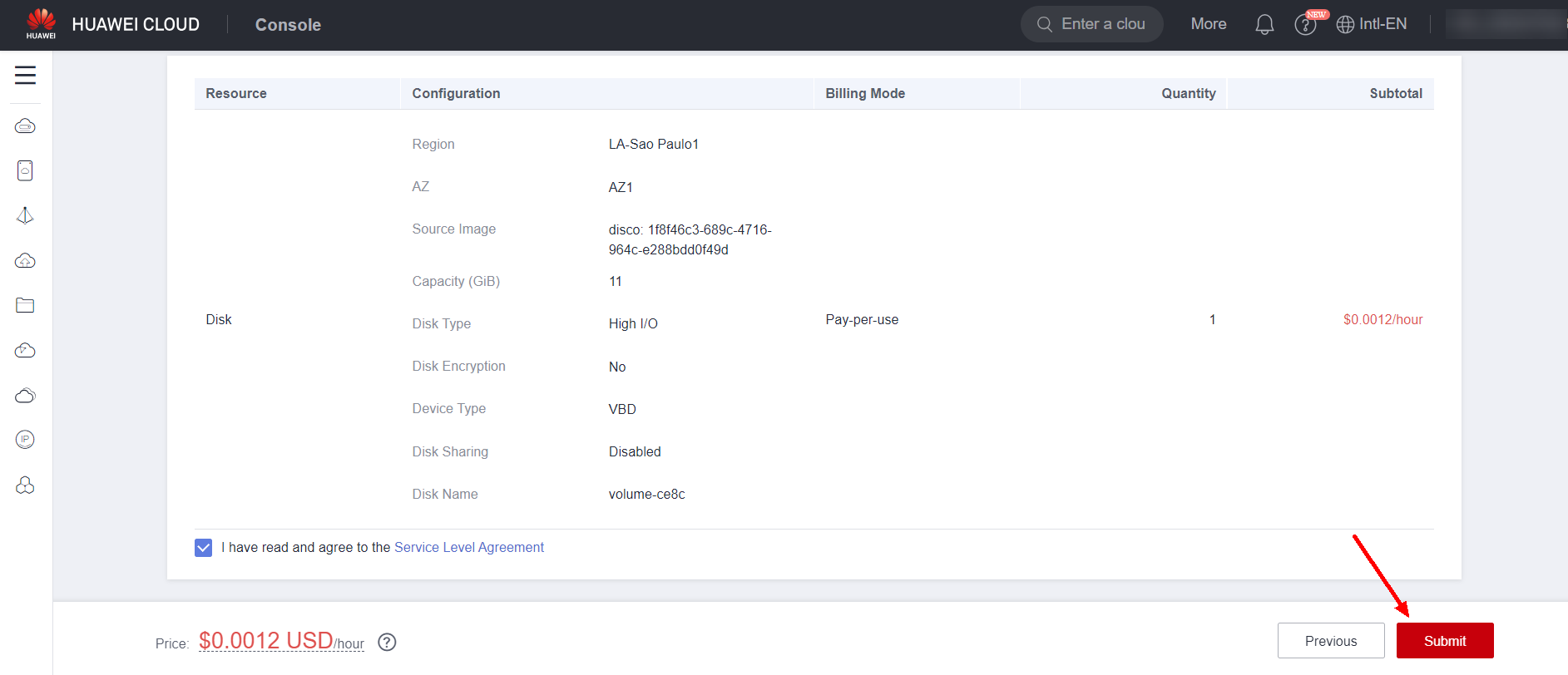

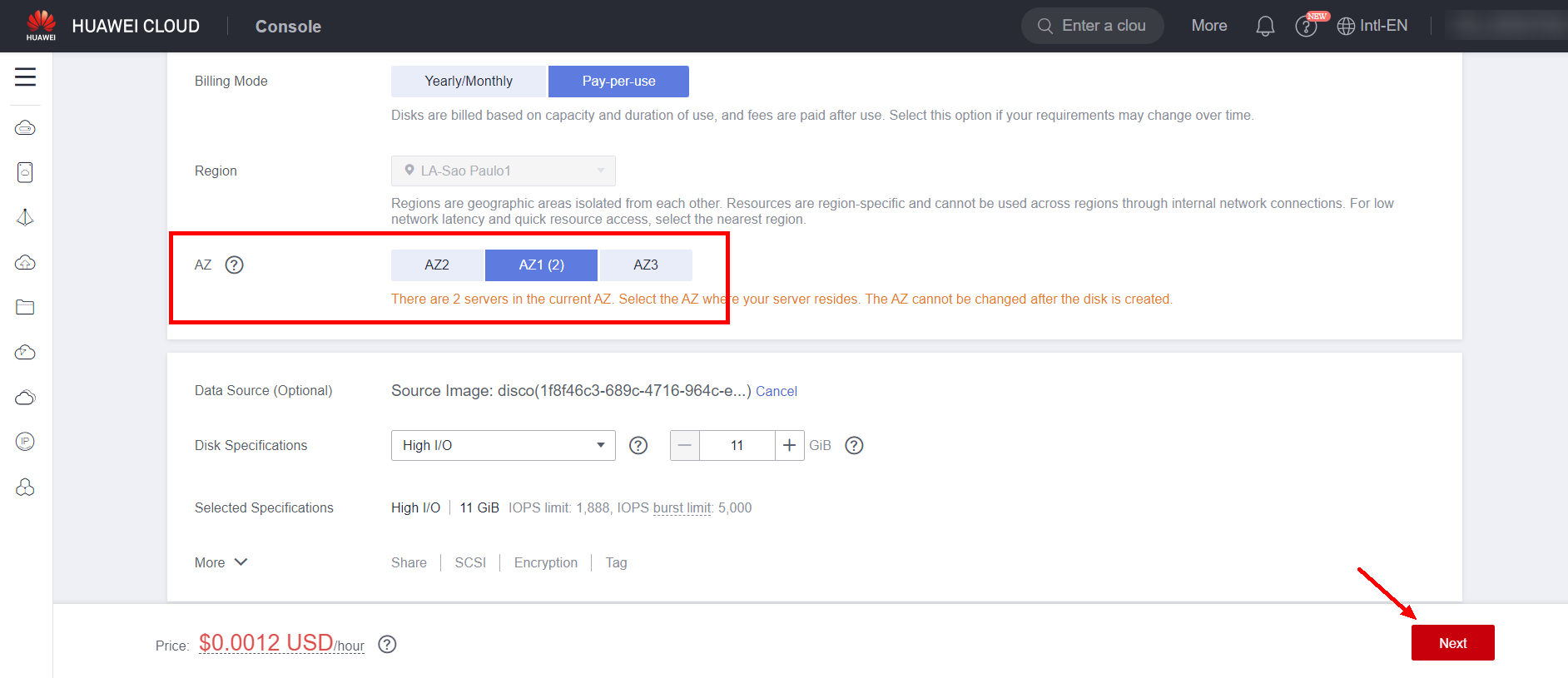

Configure os parâmetros do disco a ser criado, como nome e tamanho do disco, e assinale a mesma AZ do servidor criado previamente. Caso contrário, não será possível montar o disco na ECS.

Mount da EVS na ECS

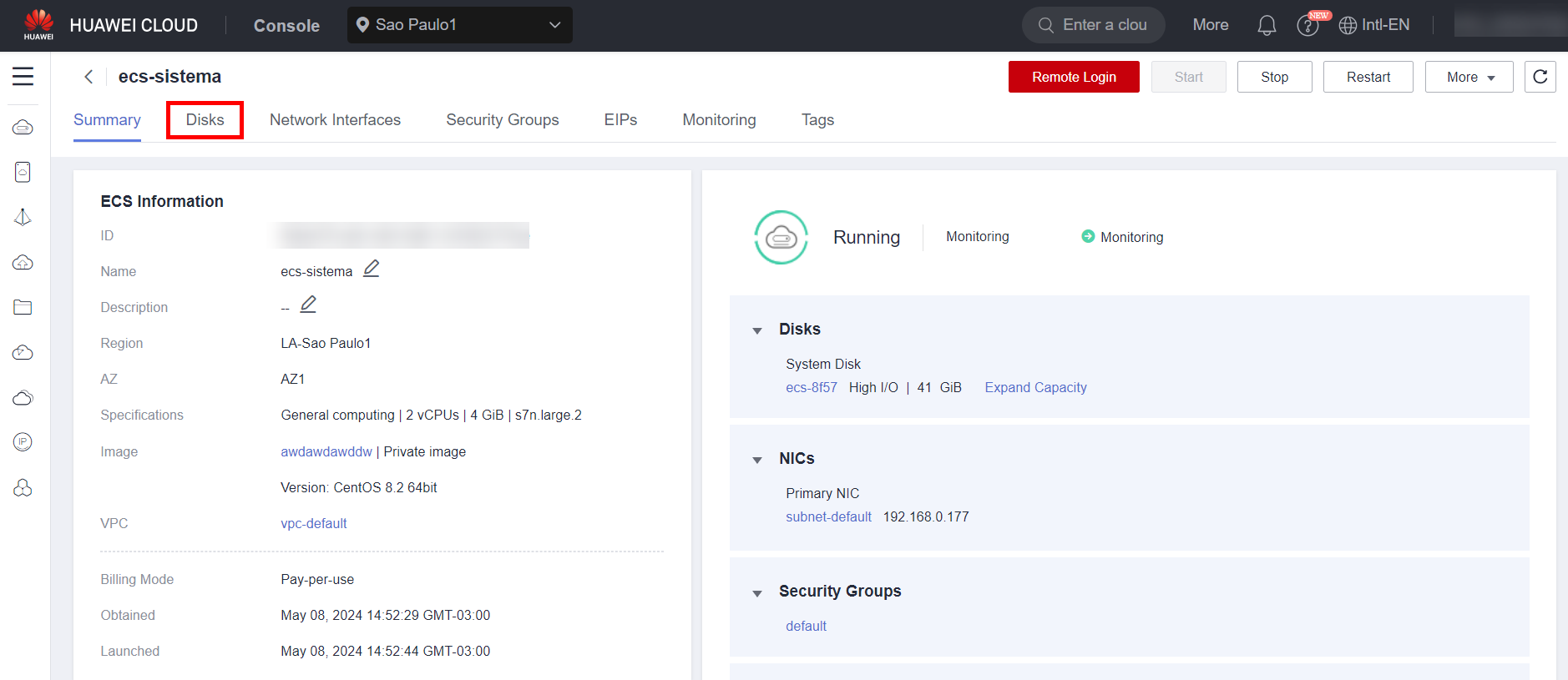

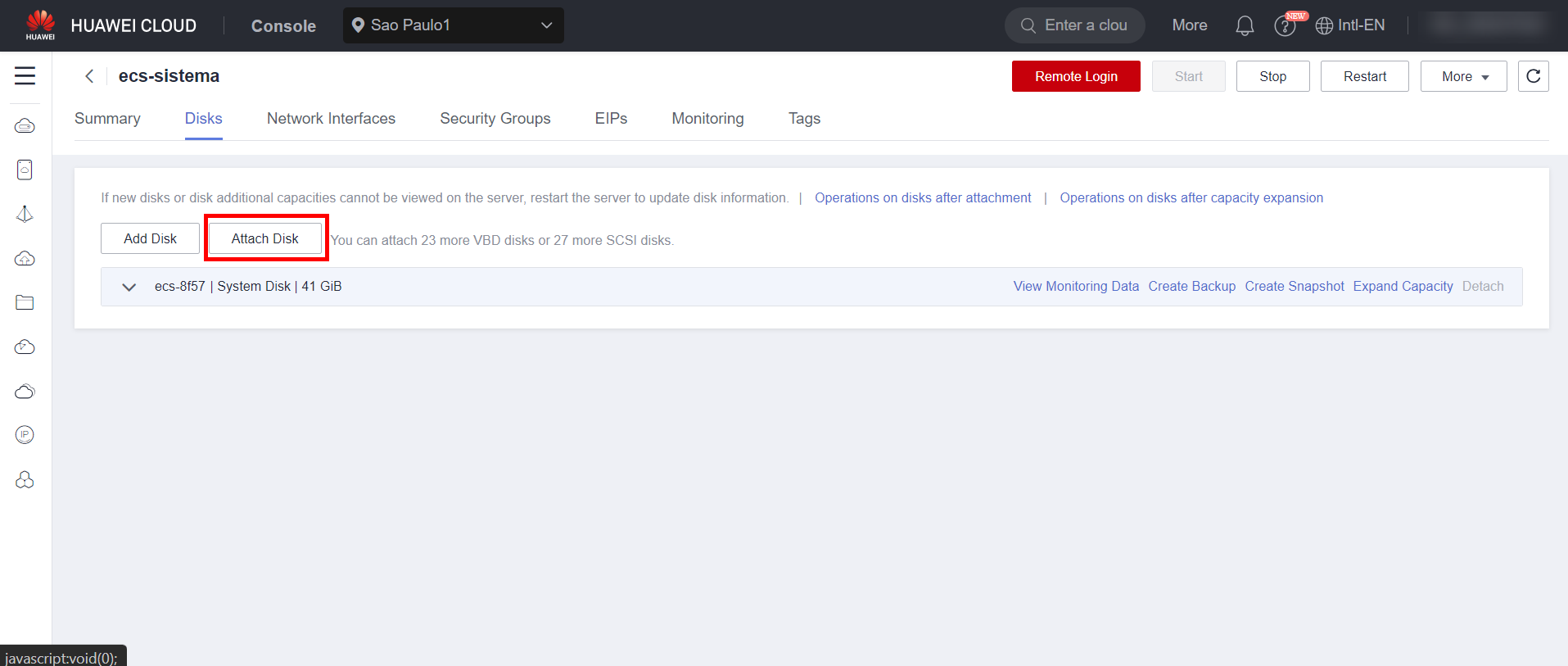

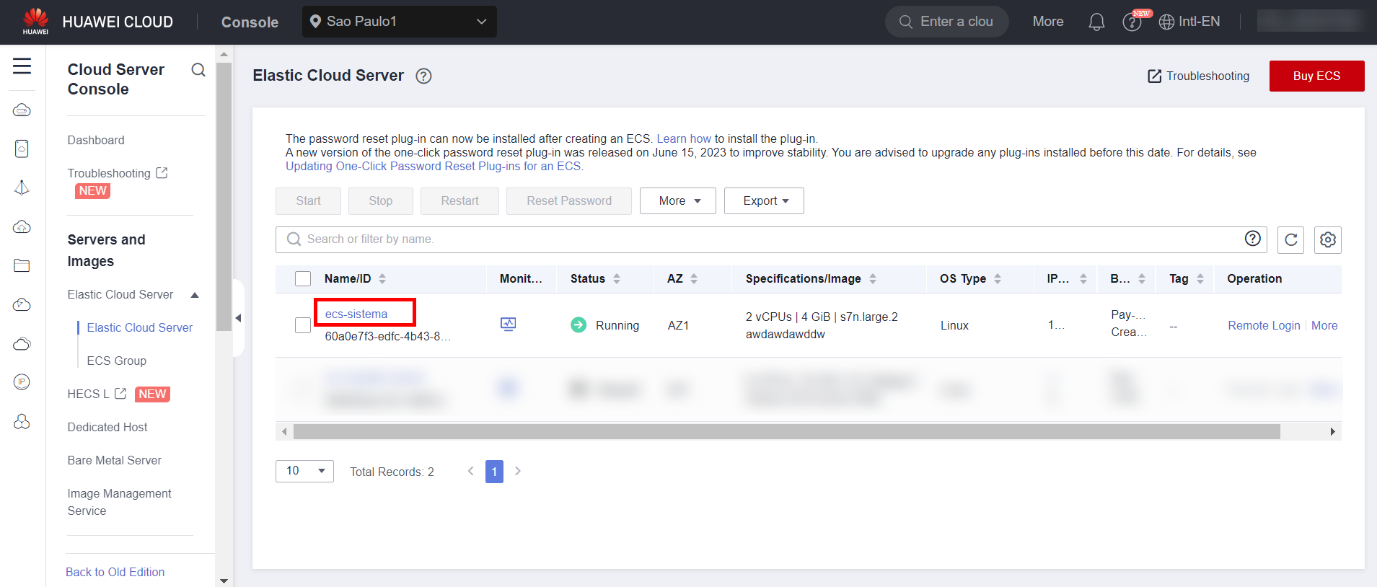

Por último, para realizar o mount do disco de dados no servidor, navegue até a seção de ECS no console e clique na ECS criada. Após isso, clique na seção “Disks” e selecione “Attach Disk”

Selecione o disco criado e clique em “OK” para associar o disco à instância. Com o disco associado à instância, basta configurar o mount do disco através do terminal da instância.

Recuperar Sistema de Arquivos

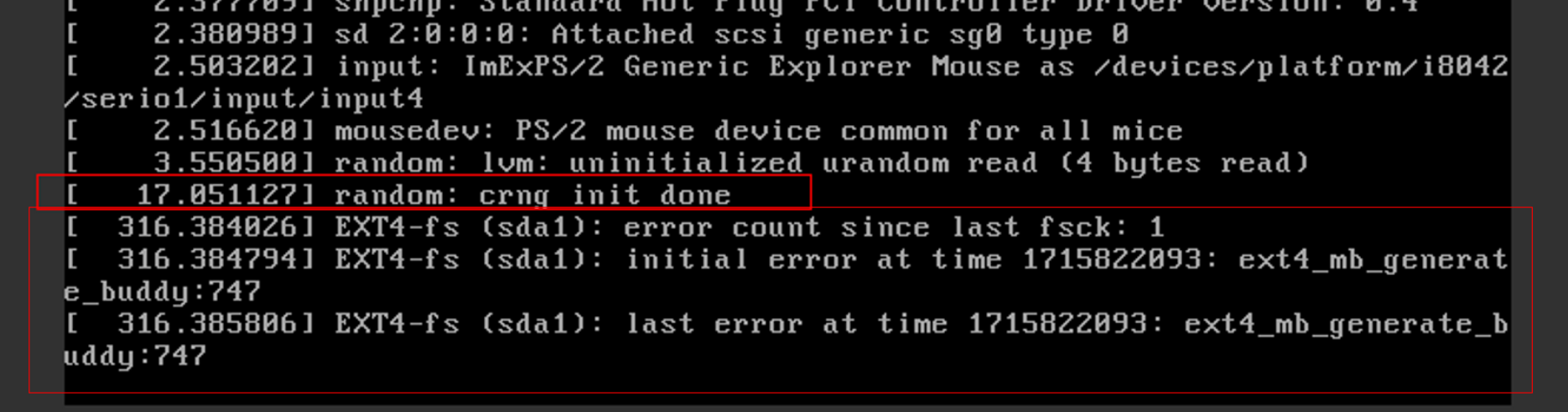

Caso o filesystem das máquinas migradas esteja corrompido após a migração, será necessário restaura-lo através de uma VM intermediária. Para confirmar que o filesystem do disco de sistema está danificado, primeiro espere até que a seguinte mensagem apareça durante o boot. Esperar o seguinte erro aparecer antes de seguir para as próximas etapas é importante para o processo.

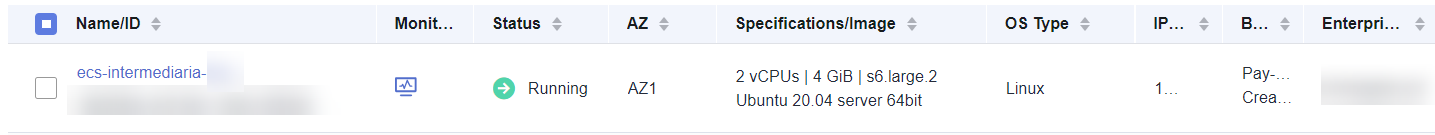

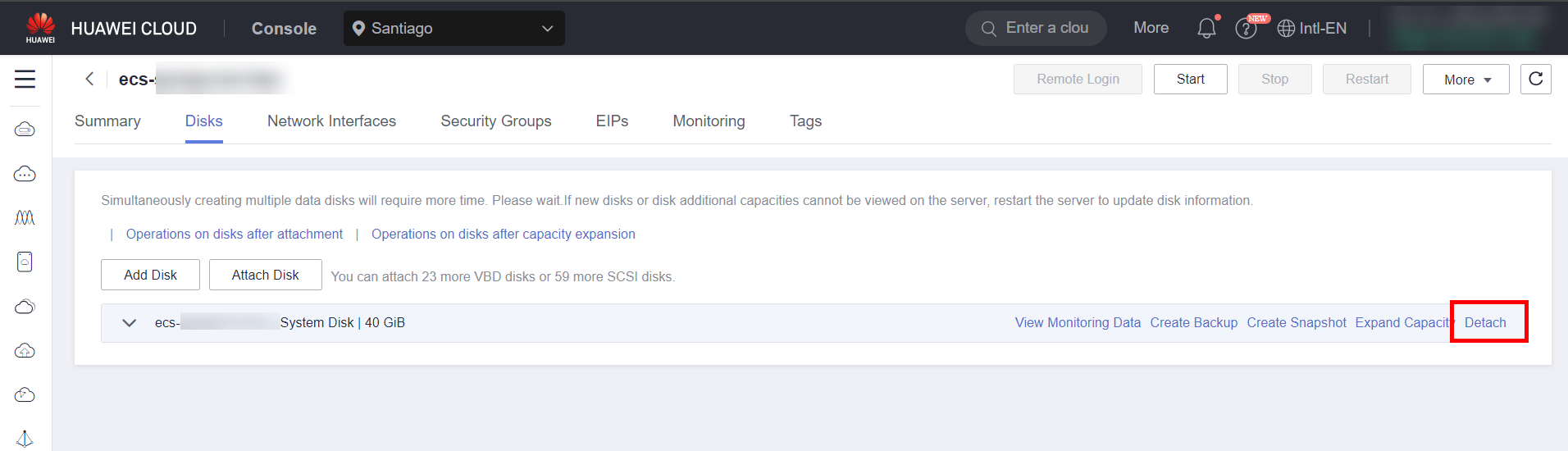

Após a criação de uma nova ECS no console da HWC, monte os discos cujo filesystem precisarão ser restaurados na ECS intermediária. Primeiramente, remova os discos danificados da ECS original para depois os colocar na ECS intermediária.

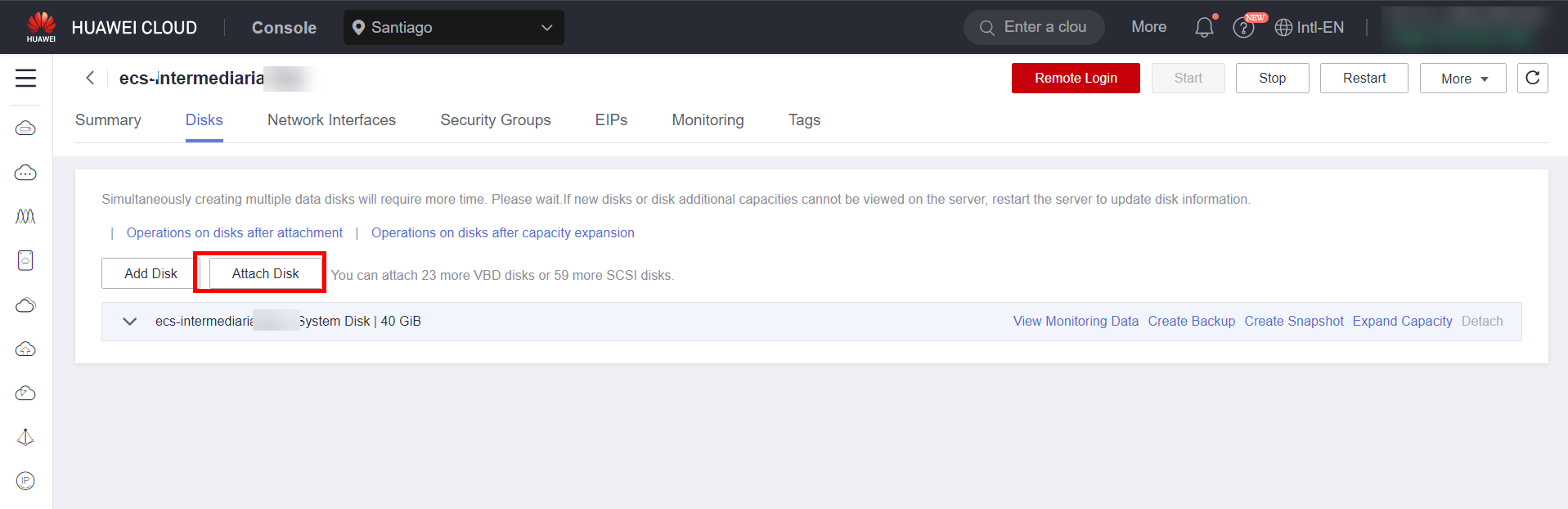

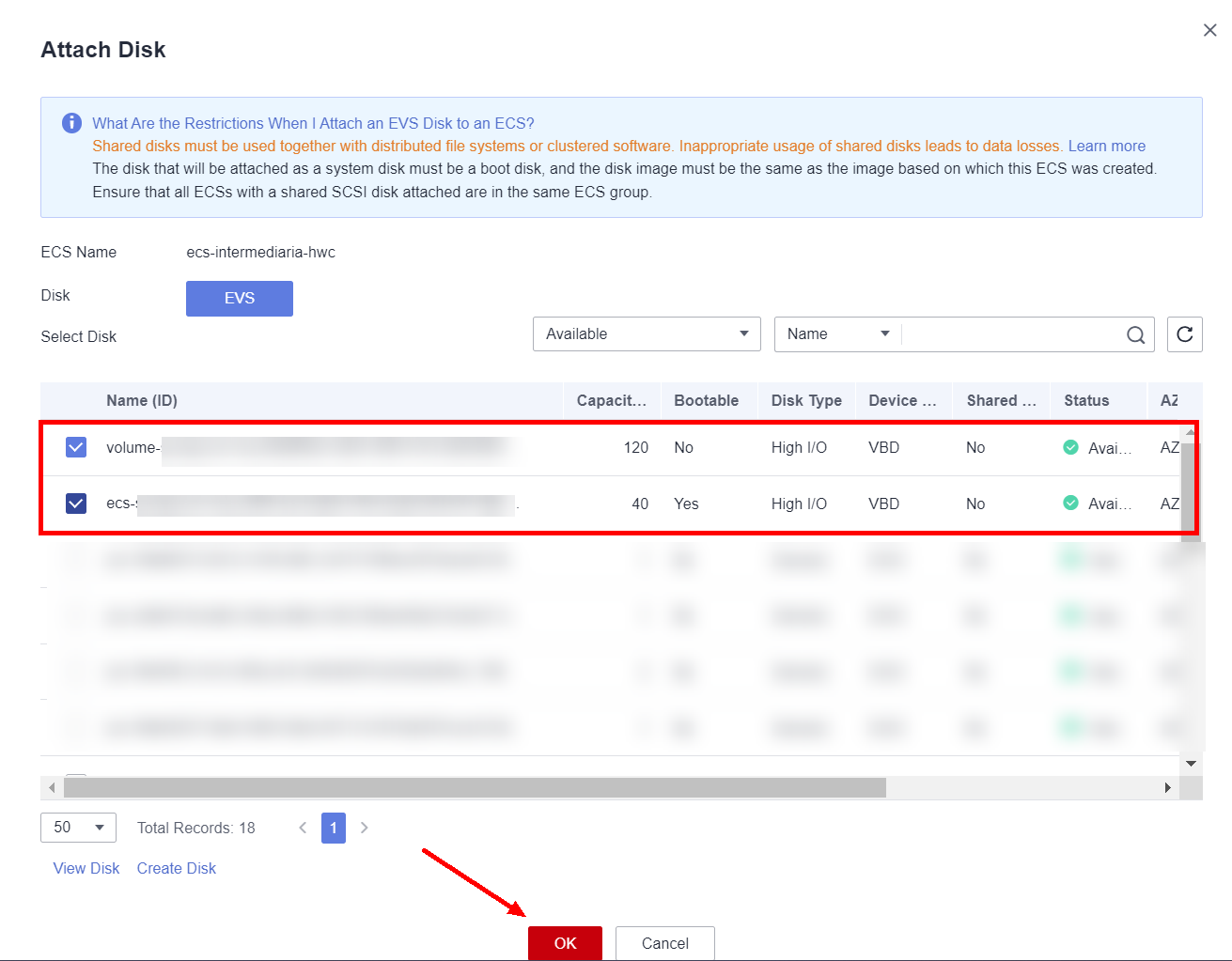

Após remover os discos da ECS original, monte-os na ECS intermediária

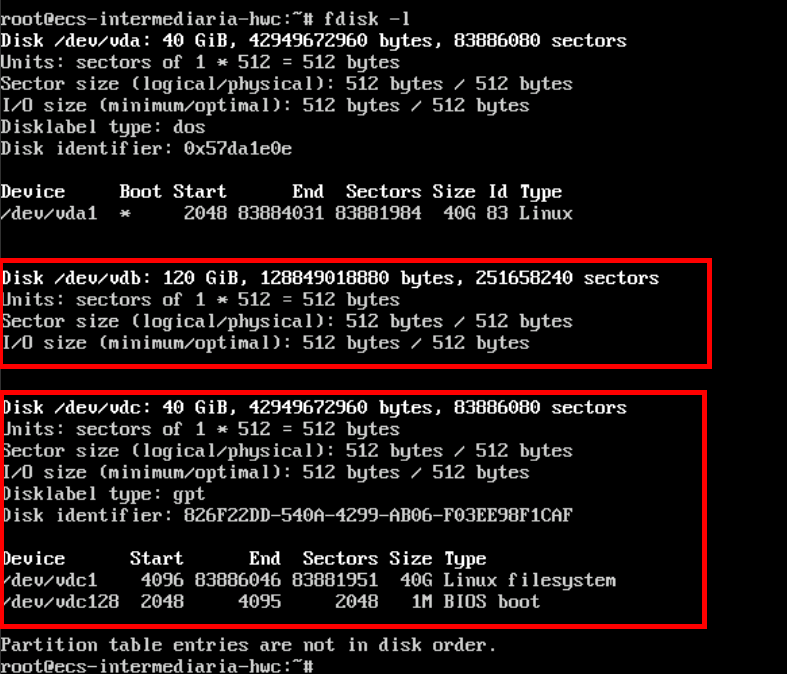

Faça login na ECS intermediária e digite o comando “fdisk -l” para listar os discos montados na ECS. Copie o path do device cujo filesystem está danificado, como “/dev/vdc” ou “/dev/vdb1”.

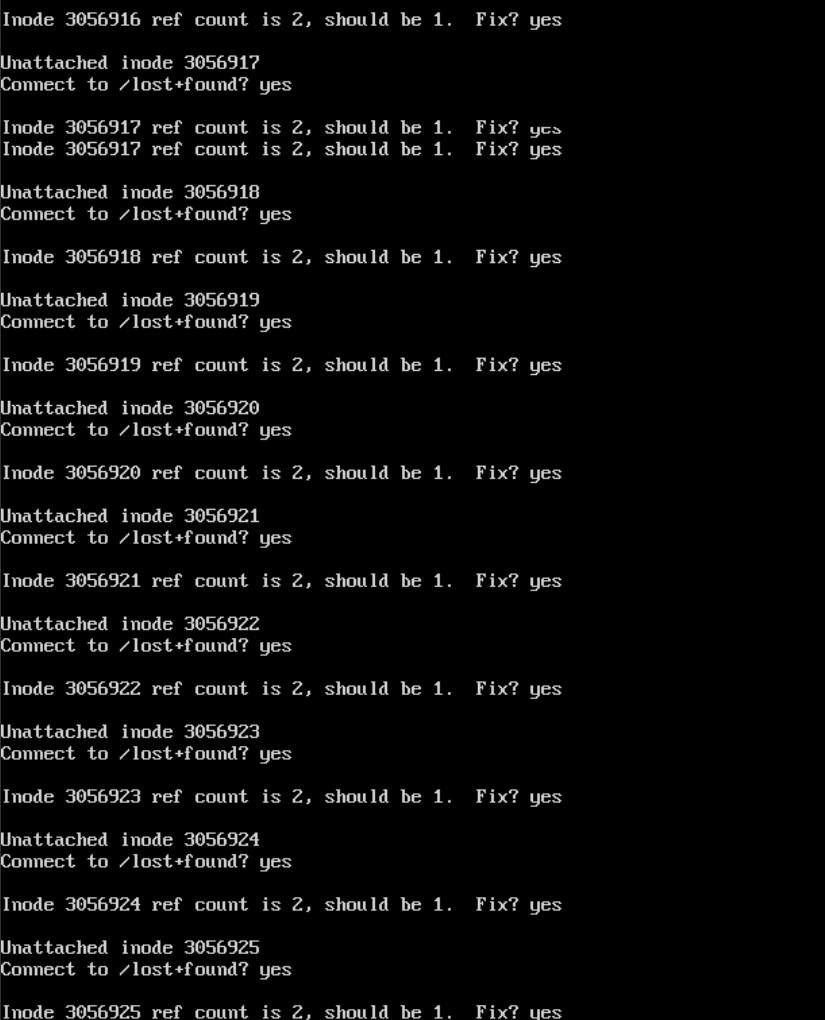

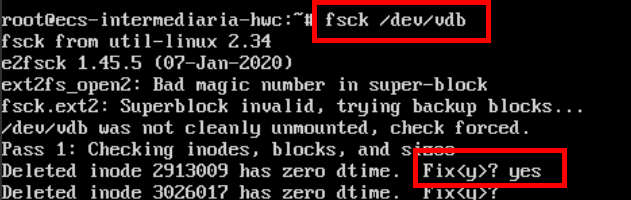

Para recuperar o filesystem danificado, digite o comando “fsck /dev/vdb”, em que /dev/vdb será substituído pelo disco ou partição que precisa ser recuperada. Pressione “a” para recuperar todos os inodes corrompidos. Vale notar que o disco não precisa ser montado em um diretório para esse processo.

Aguarde até que a recuperação de todos os inodes seja concluída.

Modificação do fstab

Caso a ECS apresente problemas durante a sua inicialização, siga os seguintes passos para editar a tabela de discos fstab do sistema. Vale a nota que para este passo também será necessário a utilização de uma ECS intermediária caso o filesystem da ECS original esteja definido como somente para leitura devido a uma má inicialização. Primeiramente, monte o disco de sistema em um diretório.

Edite o arquivo “/etc/fstab” do disco de sistema da ECS original.

Comente todas as passagens de antigos discos montados no fstab.

Após isso, desmonte o disco do diretório em que foi montado e remova os discos da ECS para inserir na ECS original novamente
